天河CAD与PDM怎么集成？标题栏明细栏自动关联物料

发布时间：2026-07-20 点击：158次

二维机械图纸仍是国内大多数装备制造企业的设计交付主流，但图纸里的标题栏和明细栏数据长期停在 CAD 文件中，与 PDM 物料主数据各成一套。工程师画完图要手工把图号、名称、材料、数量抄进 PDM，明细栏漏一行、标题栏填错一格，都可能在采购和制造环节放大成物料错采。据 e-works《2025中国制造业研发数字化白皮书》，国内机械行业约 55% 企业的二维图纸 BOM 仍依赖人工二次录入 PDM/ERP。[来源：e-works 2025中国制造业研发数字化白皮书]

把天河 CAD 这类国产二维机械 CAD 与三品PDM系统打通，让标题栏属性与明细栏 BOM 直接关联 PDM 物料主数据，是机械研发数据治理中投入小、见效快的一步。

一、机械企业为什么要把天河CAD与PDM打通

标题栏承载图纸的图号、名称、材料、比例、设计/审核人员等元数据；明细栏是装配图的零件清单，本质就是装配 BOM。这两块数据停在二维 CAD 文件里，企业管理存在三个断层：标题栏靠工程师手填，图号命名、材料标注各人一套，PDM 物料属性与图纸对不上；明细栏的标准件、借用件编号靠人工抄录，与 PDM 物料主数据脱节，同一零件在不同图里编号不一；图纸改版后明细栏更新滞后，PDM 里 BOM 仍是旧版，采购按旧清单下单导致错采返工。

据三品软件10000+客户数据，机械行业客户启用二维 CAD 与 PDM 集成前，标题栏与明细栏人工录入平均错误率 9%-13%，启用集成后降至 1% 以下。[来源：三品软件10000+客户数据] 打通二者的价值，在于让图纸成为物料主数据的直接采集入口：标题栏属性一次回填、明细栏 BOM 一次提取，图纸与 PDM 全程同源。

二、三品PDM与天河CAD集成的工作原理

三品PDM与天河 CAD 的集成由 CAD 接口构成。CAD 接口是部署在设计端的通信模块，使天河 CAD 的标题栏、明细栏与 PDM 物料主数据双向读写；每款 CAD 对应一个集成接口程序，安装时指定其安装目录即可。天河 CAD 自带“连接 PDM/ERP”功能，在标题栏字段和明细栏行上即可调用 PDM 物料，使图纸上的字段与 PDM 里的物料属性保持一致。

标题栏与明细栏的三种数据维护方式，准确率与维护成本差异明显：

维护方式	操作方式	数据准确率	维护成本	适用场景
人工填写	工程师手填标题栏明细栏，再抄入 PDM	约 87%-91%	高（易错、变更重填）	临时小批量图纸
文件导入	导出明细表再导入 PDM	约 94%	中（需字段对齐）	一次性历史迁移
接口集成（三品PDM + 天河CAD）	标题栏明细栏直连 PDM 物料主数据	99% 以上	低（自动关联）	持续研发协同

注：人工填写与文件导入为行业常见区间，接口集成数据来自三品软件10000+客户数据。

据 CIMdata 调研，实现二维 CAD 与 PDM 集成的企业图纸物料数据一致率达 95% 以上，未集成企业仅为 70%。[来源：CIMdata 2024 PLM应用调研]

三、四步落地：从接口安装到明细栏关联物料

基于三品PDM与天河 CAD 集成模块的标准实施路径，企业按四步即可完成打通：

步骤	动作	关键产出
第一步：安装 CAD 接口	登录三品PDM→系统设置→安装 CAD 接口→选择天河 CAD 安装目录与软件版本→安装	天河CAD可调用 PDM 接口

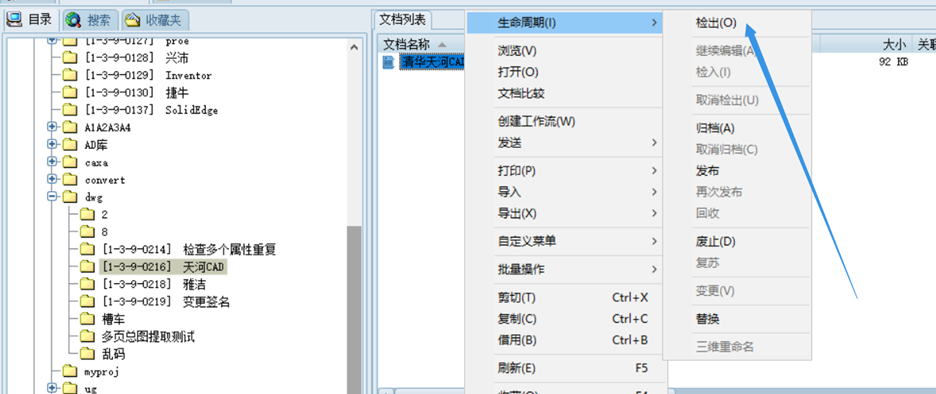

第二步：检出图纸文件	文档工作区选天河CAD图纸→右键“生命周期”→检出→系统下载到本地并调用天河CAD打开	图纸进入受控编辑状态

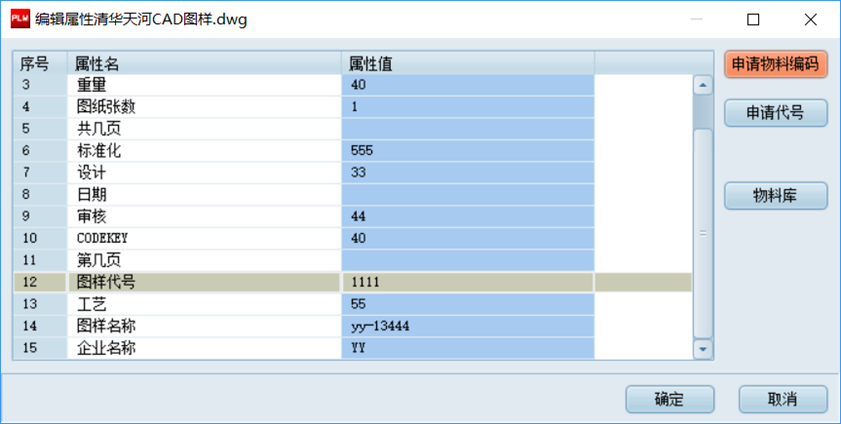

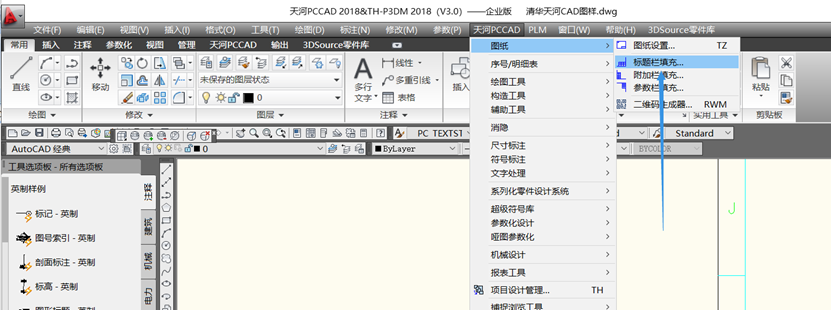

第三步：标题栏关联物料	天河CAD编辑标题栏→第一列右键→连接 PDM/ERP→选择物料→属性回填	标题栏属性与 PDM 一致

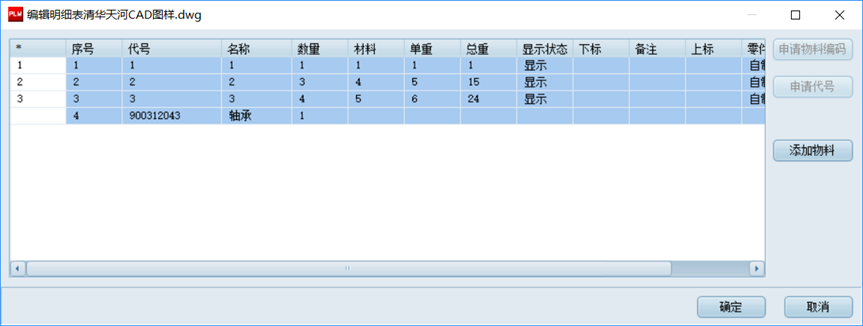

第四步：明细栏关联物料	天河CAD编辑明细栏→选中所有行→资源操作→连接 PDM/ERP→添加物料→从 PDM 选择	明细栏 BOM 纳入 PDM 物料主数据

接口安装要点：安装时指定天河 CAD 的安装目录与软件版本，系统按集成模块自动绑定；完成后天河CAD标题栏、明细栏出现“连接 PDM/ERP”入口，可登录并读写 PDM 数据。

图纸检出要点：检出后文件下载到本地检出目录并由天河CAD打开，编辑期间被锁定，避免多人同时修改同一张图纸。

标题栏关联要点：标题栏字段右键“连接 PDM/ERP”，即可从 PDM 物料主数据选择对应物料，图号、名称、材料等属性自动回填，无需手工逐项填写。

明细栏关联要点：明细栏选中行后通过“添加物料”从 PDM 物料库选择标准件、借用件，明细表即装配 BOM，与 PDM 主数据同源同步。

四、集成后的效益与适用场景

以下为三品软件机械行业客户启用天河CAD集成前后的典型对比：

指标	集成前	集成后
标题栏明细栏录入错误率	9%-13%	1% 以下
明细栏 BOM 整理耗时	每张装配图数小时	关联提取，分钟级
标准件/借用件来源	个人图库 / Excel	PDM 统一物料主数据
图纸改版同步	手动，易遗漏	自动，同源

[来源：三品软件10000+客户数据]

适用场景：① 用天河CAD做二维设计的机械装备、五金模具、汽配零部件企业；② 标题栏明细栏反复抄录、错填返工突出；③ 已用或计划用 PDM 管理研发数据、希望把二维图纸 BOM 纳入统一数据源。天河CAD为国产二维机械 CAD，与三品PDM组合可形成自主可控的研发数据链路。三品软件已服务柳钢集团、玉柴重工、中车集团等装备制造客户，机械行业 CAD/PDM 集成经验成熟。

五、三品PDM的CAD集成能力

三品软件提供 EDM→PDM→PLM 渐进式产品线，三品PDM产品数据管理系统内置 CAD 集成框架，支持与天河CAD、CAXA电子图板等国产二维 CAD 及 AutoCAD、中望CAD 等对接，通过统一集成接口把图纸标题栏、明细栏与 BOM 纳入同一数据源。机械行业客户可在既有 PDM 上启用天河CAD集成模块，无需替换现有设计工具；向三品PLM 升级时，图纸数据与 BOM 可平滑继承。

产品线	定位	CAD 集成
三品EDM	图纸文档管理	二维 / 三维图纸在线浏览
三品PDM	产品数据管理	EDM + CAD 集成 + BOM管理
三品PLM	全生命周期管理	天河CAD / CAXA / 中望 / SolidWorks 等集成
