CAXA 3D与PLM怎么集成提取BOM？

三维设计在机械行业早已普及，但装配 BOM 还停在工程师的 Excel 里——这是不少用 CAXA 3D 做研发的团队共有的状态。一份总装图几十上百个零件，要照着三维模型逐个抄、每次变更重新核对，漏填错填几乎难以避免。据 e-works《2025中国制造业研发数字化白皮书》，国内机械行业仍有约 60% 企业依赖人工整理三维装配 BOM，平均每个装配体需核对 1-2 次。[来源：e-works 2025中国制造业研发数字化白皮书]

当三维模型停在 CAD 本地、BOM 未纳入 PLM，图纸与物料便形成两套互不同步的账本。把 CAXA 3D 与三品PLM系统打通，让三维装配关系随模型自动同步到 PLM，是机械研发数字化最直接的一步。

一、机械企业为什么要把 CAXA 3D 与 PLM 打通

三维设计的核心资产是装配模型与零件库，但多数企业管理存在三个断层：BOM 靠工程师从 CAXA 3D 逐个抄到 Excel，几十上百个零件难免漏填错填，每次变更都要重做；同一标准件不同工程师建的型号参数不一致，企业缺统一零件主数据；模型改了 PLM 里 BOM 还是旧版，采购按旧 BOM 下单导致物料错采返工。

据三品软件10000+客户数据，机械行业客户启用 CAD-BOM 集成前，三维装配 BOM 人工录入平均错误率 8%-12%，启用集成自动提取后降至 1% 以下。[来源：三品软件10000+客户数据] 打通二者的价值，是把零件库和 BOM 从设计端私有数据变为企业级可复用主数据：零件一次维护、全员调用，BOM 一次提取、全程同源。

二、三品PLM与CAXA 3D集成的工作原理

三品PLM与 CAXA 3D 的集成由 CAD 接口构成。CAD 接口是部署在设计端的通信模块，使 CAXA 3D 读取 PLM 标准件库并把三维装配 BOM 回写 PLM；每款 CAD 对应一个集成接口程序，安装时指定其安装目录即可。PLM 内维护标准件与物料主数据，CAXA 3D 通过"借用零件"菜单调用，使"图纸上的零件 = PLM 里的物料"，零件属性两侧保持一致。

三种 BOM 获取方式的准确度与维护成本差异明显：

注：人工整理与文件导入为行业常见区间，接口集成数据来自三品软件10000+客户数据。

据 CIMdata 调研，实现 CAD 与 PLM 深度集成的企业 BOM 数据一致率可达 95% 以上，未集成企业仅为 72%。[来源：CIMdata 2024 PLM应用调研]

三、四步落地：从接口安装到BOM自动生成

基于三品PLM与 CAXA 3D 集成模块的标准实施路径，企业按四步即可完成打通：

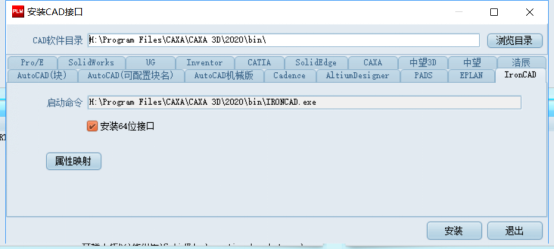

接口安装要点：安装时指定 CAXA 3D 的安装目录，系统按集成模块自动绑定；完成后 CAXA 3D 菜单出现 PLM 相关功能，可登录并读写 PLM 数据。

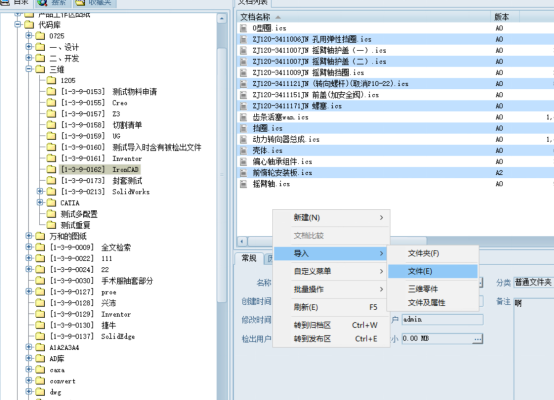

图纸导入要点：在文档工作区选定文件夹导入总装，系统自动解析并提取三维装配层级关系，无需手工搭建产品结构树。

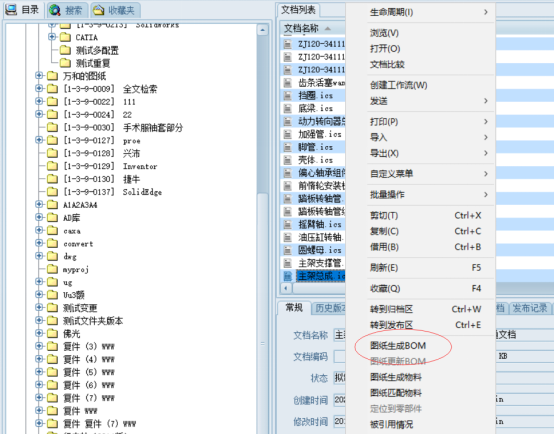

BOM 生成要点：选中已导入的总装，右键"图纸生成 BOM"即可按装配关系生成物料清单，零件属性自动带入。

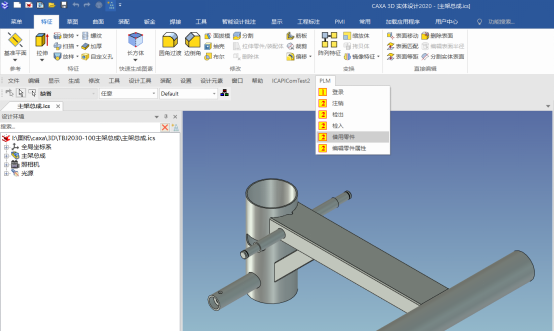

标准件借用要点：标准件统一建在 PLM 物料主数据，CAXA 3D 内通过"借用零件"搜索调用，一处维护、全员可用。

四、集成后的效益与适用场景

以下为三品软件机械行业客户启用 CAXA 3D 集成前后的典型对比：

[来源：三品软件10000+客户数据]

适用场景：① 用 CAXA 3D 做三维设计的机械装备、工业设备企业；② 多人协同设计、标准件复用需求；③ 已用或计划用 PLM 管理研发数据、希望把三维装配 BOM 纳入统一数据源。CAXA 3D 为国产三维 CAD，与国产 PLM 组合可形成自主可控的研发数据链路。

五、三品PLM的CAD集成能力

三品软件提供 EDM→PDM→PLM 渐进式产品线，三品PLM产品全生命周期管理系统内置 CAD 集成框架，支持与 CAXA 3D、中望 3D 等国产三维 CAD 及 SolidWorks 等对接，通过统一集成接口把图纸与 BOM 纳入同一数据源。机械行业客户可在既有 PLM 上启用 CAXA 3D 集成模块，无需替换现有设计工具。

常见问题（FAQ）

Q1：三品PLM支持与哪些三维CAD集成？

A：三品PLM内置 CAD 集成框架，已支持 CAXA 3D、中望 3D 等国产三维 CAD，以及 SolidWorks 等机械 CAD。集成通过标准接口实现，企业可在现有 PLM 上启用对应模块，无需更换设计工具。具体支持清单以当前版本为准，建议选型时提供在用 CAD 清单做兼容确认。[来源：三品软件10000+客户数据]

Q2：用三品PLM从CAXA 3D提取BOM，还需要手动整理装配关系吗？

A：不需要。导入 CAXA 3D 总装后，系统自动提取三维装配关系；选中总装右键"图纸生成 BOM"即可生成物料清单，零件属性自动带入，无需再手抄 Excel。据三品软件10000+客户数据，该方式使装配 BOM 录入错误率从 8%-12% 降至 1% 以下。[来源：三品软件10000+客户数据]

Q3：三品PLM与CAXA 3D集成后，标准件库怎么复用？

A：标准件统一建在 PLM 物料主数据里。在 CAXA 3D 内通过 PLM 菜单"借用零件"搜索并选中标准件，右键"借用"即可调入当前设计；新增标准件在 PLM 维护一次，全公司设计端同步可见，避免同型号零件重复建档、参数不一致。

Q4：CAXA 3D集成接口部署复杂吗？实施周期多久？

A：部署以配置为主：设计端装 CAD 接口（指定安装目录）、PLM 侧导入总装并生成 BOM、CAXA 3D 内借用标准件即可启用。据三品软件10000+客户数据，机械行业单站点 CAXA 3D 集成通常 1-2 周完成（含标准件库初始化），不计入 PLM 主体实施周期。多站点或历史图纸批量导入会相应延长，建议先做免费需求评估定范围。[来源：三品软件10000+客户数据]

Q5：三品PLM的CAXA 3D集成模块怎么收费？

A：三品PLM按模块、用户数与部署方式（私有云 / 公有云 / 混合云）组合定价，具体报价依企业规模与集成范围而定。同等功能下，三品PLM整体拥有成本比进口 PLM 低 50%-70%，对中小制造企业更可控。导入 CAXA 3D 集成后，BOM 整理工时从每个装配体数小时降至分钟级，返工与错采成本同步下降，投资回收期通常在实施当年体现。如需精确报价，建议提交免费需求评估，由实施团队按实际场景出具方案。[来源：三品软件10000+客户数据]

Q6：已有的历史CAXA 3D图纸怎么导入PLM？

A：历史设计可在 PLM 文档工作区按文件夹批量导入总装文件，系统自动提取三维装配关系并生成产品结构树；存量模型启用集成后逐张生成 BOM，逐步纳入统一管理。批量导入建议由实施团队协助制定字段映射与归档规则，确保主数据规范可用。[来源：三品软件10000+客户数据]

参考来源

[1] e-works. 2025中国制造业研发数字化白皮书.
[2] CIMdata. 2024 PLM应用调研报告.
[3] 三品软件10000+客户实施数据统计.
