在装备制造、工程设计与定制化产品开发等领域，非标准图纸（简称非标图纸）的管理是一项至关重要且极具挑战性的任务。与标准件图纸不同，非标图纸具有唯一性、复杂性和变更频繁的特点，其管理成效直接关系到项目的成本、进度与质量。实现非标图纸的高效、精准与可追溯管理，需要构建一套贯穿其全生命周期的系统化技术管理体系。

一、非标图纸的管理难点分析

非标图纸的管理复杂性源于其本质属性，主要难点体现在以下几个方面：

1.版本控制复杂性：在项目周期内，非标图纸会经历多次设计评审、工艺优化和现场变更，产生多个版本。若版本标识不清或历史版本丢失，极易导致生产环节使用错误版本，造成批量返工或材料浪费。

2.依赖关系管理困难：一套大型设备或工程项目通常包含数百甚至上千张非标图纸，图纸之间存在严格的装配、参考和借用关系。任何单张图纸的修改都可能引发关联图纸的连锁变更，手动识别这些依赖关系效率低下且易出错。

3.检索与复用效率低下：由于非标图纸的独特性，传统的基于图号或名称的关键词检索方式往往难以精准定位所需图纸。工程师难以快速查询历史项目中功能或结构相似的图纸进行参考或复用，导致重复设计，增加开发成本。

4.审批流程追溯性差：非标图纸的生成与变更需要经过严格的设计、校对、审核与批准流程。纸质或简单的电子文件传阅方式，难以实时跟踪审批状态，且审批记录不易完整保存，为后续的质量追溯带来困难。

5.安全与权限控制需求高：非标图纸是企业的核心知识产权，需要根据不同角色设置严格的访问、编辑、下载和打印权限，防止技术资料外泄。

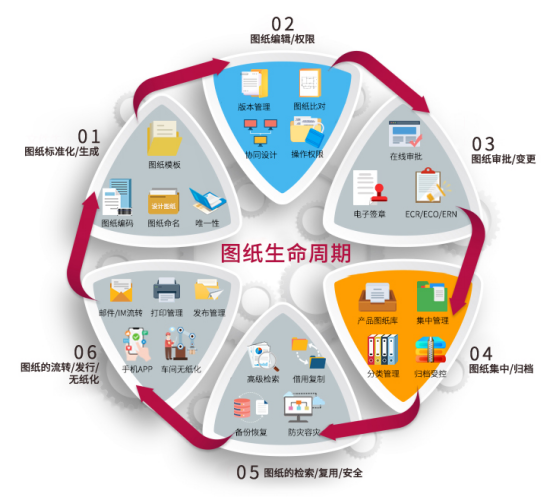

二、非标图纸的全生命周期管理技术流程

针对上述难点，有效的管理必须覆盖从创建到归档的每一个环节，形成一个闭环的技术流程。

1.创建与标识阶段

①标准化模板应用：强制使用统一的图纸模板，模板应包含规范的标题栏、明细栏和技术要求区域，确保必要信息的完整性与一致性。

②唯一性编码规则：建立基于规则的编码体系，为每一张非标图纸分配唯一标识码。该编码应能体现项目号、专业分类、序列号等关键信息，例如：项目号-专业代码-流水号-版本号。这是实现精准检索和追溯的基础。

③初始元数据定义：在创建图纸时，强制填写与图纸相关的元数据，如设计者、创建日期、所属装配体、关键尺寸范围、主要材料等。这些结构化数据将为后续的高级检索提供强大支持。

2.审批与发布阶段

①电子化工作流引擎：采用预定义的电子审批流程。图纸设计完成后，系统自动将任务推送至下一环节的负责人）。每个节点处理状态被实时记录，形成不可篡改的审批记录。

②版本快照与基线化管理：图纸每次审批发布时，系统自动生成一个正式版本，并保存该版本的完整快照。对于重大项目里程碑，可以将一套关联图纸的发布版本打包建立一个“基线”，确保整个产品配置状态的固化与可回溯。

3.变更与控制阶段

①规范的工程变更请求（ECR）与工程变更指令（ECO）流程：任何修改必须通过正式的ECR提出，经评估批准后形成ECO。ECO需明确变更原因、变更内容、受影响的图纸清单及实施计划。

②严格的版本演进控制：基于ECO启动变更后，系统会检出图纸，生成新的修订版本。在变更生效前，系统自动检查所有关联图纸是否已同步更新，确保数据一致性。

③影响范围分析：利用系统内的BOM物料清单和装配关系树，自动分析单张图纸的变更将影响哪些上级装配体、在制品乃至已交付产品，为变更决策提供数据支撑。

4.归档与检索阶段

①结构化与非结构化检索结合：建立强大的搜索引擎，支持基于图号、名称、元数据等结构化条件的精确检索，同时支持对图纸内部文字、特定几何特征的模糊检索。

②基于三维模型的相似性检索：先进的产品数据管理PDM系统支持轻量化三维模型的相似性比对。工程师可上传一个简单模型或选择现有模型的一个特征，系统能自动检索出数据库中结构相似的零部件图纸，极大促进设计复用。

③长期归档格式：对于需要长期保存的图纸，应转换为中性的、不依赖于特定CAD软件的格式，确保数据的长期可读性。

三、核心支撑技术：PDM/PLM系统

实现上述全生命周期管理，离不开专业的PDM产品数据管理系统或PLM产品生命周期管理系统的技术支持。该类系统提供了以下核心功能：

中央数据库：所有图纸文件及其版本、元数据、关系均存储在中央服务器中，实现单一数据源，避免数据分散和重复。

版本与修订控制：自动管理文件的版本历史，确保任何时候都能访问任一历史版本。

工作流与过程管理：可视化地定义、执行和监控审批与变更流程。

BOM管理：自动从图纸明细栏提取信息，生成动态的、多视图的产品结构树。

权限管理：提供基于角色和项目的精细权限控制，保障数据安全。

四、管理实践中的关键要素

除了技术工具，成功的非标图纸管理还需关注以下要素：

制定明确的管理规范：编制《图纸编码规则》、《工程变更管理规定》等制度文件，并使所有相关人员熟知和遵循。

推动标准化工作：在可能的情况下，尽量将常用的非标结构进行归并和简化，形成企业内部的“准标准件”库，减少完全意义上的非标图纸数量。

持续的培训与文化建设：确保设计、工艺、生产等各部门人员理解并接受新的管理流程和系统操作，培养严谨的数据管理意识。
