摘要

PDM产品数据管理统是用于控制与产品相关的所有信息和流程的技术解决方案。其核心目标是确保产品数据的完整性、安全性和可追溯性，并优化产品开发过程中的协作效率。本文将从技术定义、核心功能模块以及系统工作流程三个层面，对PDM系统进行系统性阐述。

一、PDM系统的技术定义与核心价值

PDM系统本质上是一个工程信息管理系统。它创建了一个集中化的数据仓库，用于存储和管理在整个产品生命周期中产生的所有数据。这些数据通常包括：

①CAD文件：零件的三维模型、二维工程图、装配体文件等。

②工程物料清单：描述产品设计结构的数据，明确零件之间的装配关系。

③元数据：描述数据本身属性的信息，如零件编号、名称、版本、材料、创建者、修改日期等。

④工程变更单及相关文档：记录产品设计变更的原因、内容和审批过程。

⑤规范与标准文档：产品技术要求、测试标准等。

PDM系统的核心价值在于将分散在不同工程师个人计算机上的数据，转变为企业的结构化资产。它通过建立单一数据源，解决了数据版本混乱、查找困难、协作冲突等问题，为后续的制造过程管理MES和ERP系统提供了准确、一致的数据基础。

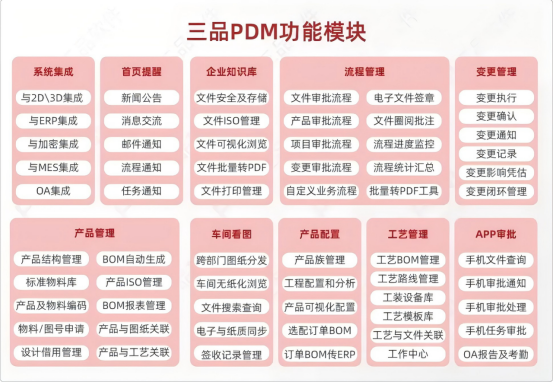

二、PDM系统的核心功能模块

一个成熟的PDM系统通常由以下几个关键功能模块构成：

1.数据仓库与文档管理

这是PDM系统的基础。它提供了一个安全的中央数据库，用于存储所有类型的文件。系统不仅存储文件本身，还管理其元数据。通过检入和检出机制，控制系统内文件的读写权限。当用户检出文件时，系统对该文件进行锁定，防止其他用户同时修改，从而避免版本冲突。用户修改完成后检入文件，系统会自动创建新的版本号并解除锁定。

2.版本与版本控制

版本控制是PDM的核心技术。它精确追踪文件从创建到废弃的整个历史记录。

①版本（Version）：指对同一文件进行多次修订所产生的迭代记录，如A.1,A.2,A.3。每次修订都保留历史记录，允许在必要时回退到之前的版本。

②版本（Revision）：通常指经过正式审批、具有特定意义的状态快照，如从“设计中”状态提升到“已发布”状态时，版本号可能从A变为B。版本代表了一个被正式认可并可被下游部门使用的基准。

3.产品结构与BOM管理

PDM系统能够自动或手动地从CAD装配体中提取信息，生成工程物料清单（EBOM）。EBOM以结构树的形式直观展示产品的装配层次关系，包括零件、标准件、外购件等。系统确保EBOM与底层CAD模型的一致性。任何在CAD中对装配结构的修改都会实时反映在EBOM中，反之亦然。这为后续生成制造BOM（MBOM）提供了准确源头。

4.工作流与流程管理

此模块用于定义、执行和监控产品开发过程中的各项业务流程，最典型的是工程变更流程。管理员可以预先配置工作流模板，例如工程变更请求（ECR）到工程变更单（ECO）的审批流程。流程启动后，任务、相关文档和数据会自动按照预设路径（如设计员->审核员->批准者）流转，并记录每个节点的处理意见和时间戳，实现流程的标准化和可追溯。

5.权限与安全管理

基于角色的访问控制是PDM系统安全性的保障。系统管理员可以为不同用户或用户组分配不同的数据访问和操作权限。例如，新入职的员工可能只有查看权限，而资深工程师拥有修改权限；生产人员只能查看已发布的版本，而无权访问正在设计中的版本。这有效保护了企业的知识产权和数据的稳定性。

三、PDM系统的工作流程

PDM系统的工作流程可以理解为一个受控的数据生命周期管理过程。以下以一个典型的设计和变更场景为例进行说明：

1.数据创建与初始入库

设计工程师在CAD软件中完成一个零件模型的设计。设计完成后，在集成了PDM插件的CAD界面中，执行“保存到PDM”操作。此时，系统会提示工程师填写该零件的元数据，如零件编号、名称、材料等。文件及其元数据被首次检入到PDM数据库，系统为其分配初始版本号（如A.1），状态标记为“设计中”。

2.协同设计与版本迭代

另一位工程师需要对此零件进行参考设计。他通过PDM系统搜索并找到该文件。由于文件状态为“设计中”，他可以进行查看，但无法直接修改。若需修改，他必须执行“检出”操作。系统锁定该文件，并在本地为其创建一个可编辑的副本。原文件在PDM中保持为A.1版本。修改完成后，工程师执行“检入”操作，系统创建新版本A.2，并解锁文件。整个过程确保了在任一时刻，只有一个用户能够修改文件，避免了覆盖冲突。

3.设计评审与发布

设计团队认为模型已达到要求，准备发布。项目经理在PDM系统中启动“设计发布”工作流。系统将文件状态从“设计中”改为“审批中”，并自动将审批任务连同文件链接发送给预定义的审批人员序列。审批人员在线审查模型和文档，并电子签核。所有审批通过后，工作流自动结束，系统将文件状态更新为“已发布”，版本号升版（如从A.3变为B），并生成一个不可修改的发布版本基线。此基线数据可被下游的制造或采购部门安全引用。

4.工程变更控制

生产部门反馈需要对已发布的零件进行一处设计改进。此时，不能直接修改已发布的B版本。正确的流程是：在PDM系统中创建一份工程变更请求（ECR）。经评估后，正式的工程变更单（ECO）被创建并关联到需要变更的零件（B版本）。系统会基于B版本自动创建出一个新的工作版本（如B.1），状态重置为“设计中”。设计工程师对B.1版本进行修改，修改完成后，ECO工作流启动，经历新一轮的审批。审批通过后，新版本被发布为C版本。整个变更过程被完整记录，确保了变更的合规性和可追溯性。

结论
