CAD升级后PLM接口失效怎么办？兼容性核对清单与7步验证流程

PLM与CAD的集成已是研发数据链路的基础设施，这决定了失效的影响面。据e-works《中国制造业三维CAD应用现状调查分析报告》，三维CAD的集成对象中最多的就是PDM/PLM系统，占被调查企业的一半；同一份调查显示，仅5%的受访企业表示不存在模型打开慢、查询慢、展开BOM慢等应用问题。 集成面越广，一次版本切换波及的岗位越多：设计、工艺、采购、车间看图都在这条链上。

本文给出兼容性核对清单、从灰度到全量的7步验证流程与失效排查对照表。

一、CAD升级为什么会打断PLM接口：四类高发原因

1. 接口组件与CAD主程序的版本绑定

集成组件依赖CAD开放的二次开发接口运行，大版本更新会调整接口命名与调用方式，旧组件在新主程序上无法加载，表现为菜单消失或点击报错，须由PLM服务商更新匹配的集成组件。

2. 插件加载环境与运行库变化

CAD升级常伴随运行库与系统位数要求变化，加载项未加入信任列表会被静默拦截，表现为菜单不显示且无报错。这类问题与PLM无关，属基础环境检查项，也是最常见的误判来源。

3. 模板与属性映射字段丢失

属性提取依赖模板的标题栏、明细栏与自定义属性。新版本启用新默认模板或字段被删改，提取结果即为空或错位，导致BOM缺列。这类失效不报错，只表现为数据不对，隐蔽性最强。

4. 二次开发与自定义工具未同步

企业自建的接口改造、批量工具与脚本在升级后需重新编译或调整。据e-works调研，52%的受访企业对PLM做了二次开发。（来源：e-works《中国制造业三维CAD应用现状调查分析报告》） 这部分通常不列入升级计划，成为上线后才暴露的盲区。

二、升级前：11项兼容性核对清单

清单的价值在于把经验变成可交接的动作，由企业IT牵头、PLM服务商配合，在升级窗口前逐项确认并留档。

三、验证流程：从灰度到全量切换的7个步骤

升级可由IT独立执行，验证须研发与PLM管理员共同参与。前4步在测试环境，后3步进入生产环境。

1. 冻结配置：导出集成配置、映射表、模板文件，作为比对基准与回退依据。
2. 隔离测试环境：一台独立终端与测试账号，指向测试库，不动生产数据。
3. 单用户试跑：覆盖登录、检出、属性提取、BOM生成、版本回写、检入、预览。
4. 抽样回归：取20至50张代表性图纸，覆盖二维图、三维装配、钣金件、改版件，核对提取结果与BOM结构。
5. 并行运行：新旧版本并行一到两周，新项目用新版，历史图纸改版暂用旧版。
6. 分批切换：按部门推进，先非关键项目，单批不超过研发人数三分之一。
7. 上线观察：切换后两周内每日抽查检入记录与BOM生成成功率，异常即回退单批。

四、失效发生后的排查路径：从现象倒推原因

故障发生后按现象定位比逐项排查更快。下表给出七类高频现象的原因与首要动作。

五、把升级纳入制度：版本策略与责任分工

一次性处理解决不了每年一次的版本迭代，建议固化三件事。

选在交付低谷期与年终归档后，避开新项目启动阶段，不压缩并行期。

IT管环境与回退，研发标准化管模板，PLM管理员管映射与预览，服务商管接口匹配与排查，四方升级前会签。

普遍做法是落后厂商最新版本一个大版本，等补丁稳定再升。设计工具追新功能，数据链路求稳定，节奏分开管理。

六、三品软件在CAD版本切换场景下的接口支持

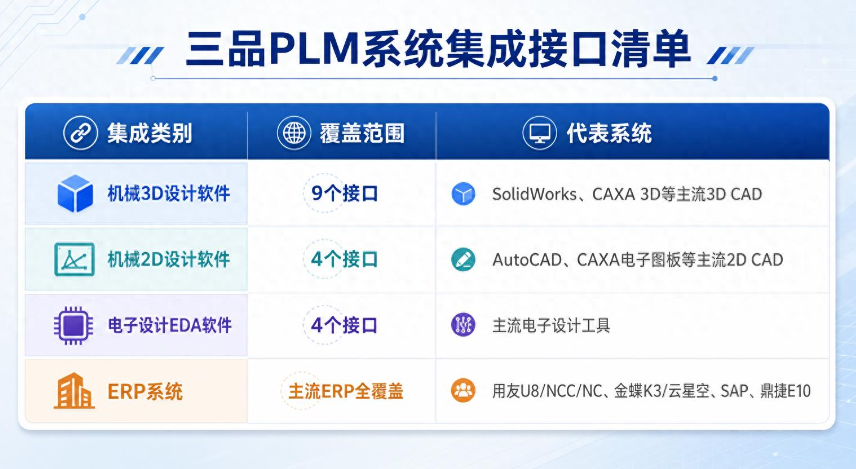

接口覆盖面与响应速度决定CAD集成故障的处置周期。三品PLM系统的CAD集成接口覆盖主流设计工具：三维CAD含Pro/ENGINEER（Creo）、UG（NX）、SolidWorks、SolidEdge、CATIA，二维CAD含AutoCAD、中望、浩辰、CAXA，电子设计EDA含Protel、Altium Designer、Cadence，支持在三维环境完成借用、装配等复杂场景，实现双向数据交流。

版本切换时技术团队承担三项工作：升级前的组件匹配确认、测试阶段的灰度验证配合、切换后的远程值守与故障排查。服务网络由总部、分公司与生态伙伴构成，全国100+服务中心形成2小时响应圈，提供7×24支持。历史图纸方面，三品EDM图纸管理系统支持浏览200多种文件格式，非设计部门无需安装CAD即可看图、批注与受控发放。

七、参考来源

[1] e-works. 中国制造业三维CAD应用现状调查分析报告.

[2] 三品软件. CAD集成接口说明.

[3] 三品软件. 三品EDM图纸管理系统产品说明（可视化浏览格式支持）.

[4] 三品软件10000+客户实施与服务记录统计.

常见问题

Q1：CAD升级前，需要提前多久通知PLM服务商？

建议确定升级计划时就同步给PLM服务商，为接口匹配确认、测试验证与灰度试跑留出至少两周窗口。三品软件的做法是：客户提供目标CAD版本清单后，技术团队核对集成组件匹配关系，出具结论与注意事项，再由企业IT安排测试环境；升级当天与上线后两周提供远程值守，故障当天进入排查。

Q2：CAD升级后能检入，但BOM生成为空，最可能是什么原因？

高概率原因是模板与属性映射表不同步。BOM内容来自图纸标题栏、明细栏与自定义属性，升级后若模板指向新默认路径或字段名被删改，提取结果即为空或缺列。处理顺序：先用一张改版前图纸做对照，逐字段比对属性名与必填项，确认映射表后再批量处理，避免重算造成BOM历史版本混乱。

Q3：旧版本图纸用新版CAD打开后另存，会影响PLM里的历史版本吗？

会有影响。CAD文件通常不具备向低版本兼容特性，新版另存过的图纸旧版打不开。PLM中归档的历史版本不会被覆盖，但版本链会出现新旧格式混合状态。建议做法：过渡期内历史图纸改版在旧版本环境完成，或统一转换为受控归档格式后再入新版本；同时保留一台装有旧版本CAD的只读终端应对临时调档。

Q4：停用旧版CAD后，PLM里的历史图纸还能正常浏览吗？

浏览与编辑可以分开保障。三品EDM图纸管理系统支持直接浏览200多种文件格式，图纸以受控格式归档后，车间、采购、质量等非设计部门无需安装CAD即可查看、批注与受控发放。设计端编辑仍需对应版本的CAD环境，历史图纸能否查阅取决于归档策略，与本机是否安装CAD无关。
