SolidWorks/UG/CAXA图纸如何一键导入PLM？多格式兼容方案对比

导语

制造业企业的研发部门每天产生大量三维模型和二维工程图。SolidWorks的SLDPRT/SLDASM/SLDDRW、UG/NX的PRT、CAXA的EXB/ICS——这些格式各自封闭，设计软件之间无法直接互通。当企业同时使用多款CAD工具，图纸文件分散在设计师本地电脑、共享文件夹和不同系统中，版本混乱、检索困难、BOM数据断层等问题随之而来。本文从技术实现层面，分析多CAD格式统一导入PLM的可行方案，对比不同技术路线的实际效果。

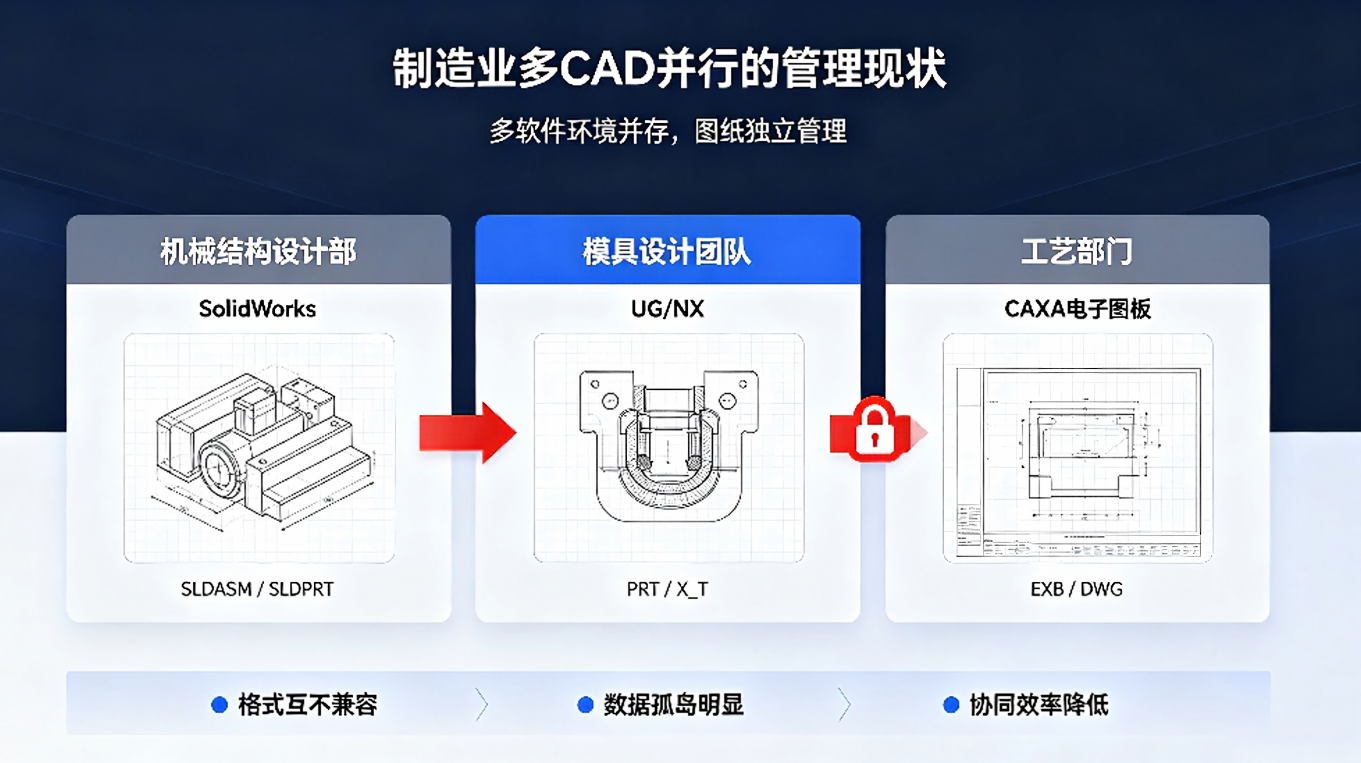

制造业多CAD并行的管理现状

一家中等规模的装备制造企业，机械结构设计部门使用SolidWorks，模具设计团队使用UG/NX，工艺部门使用CAXA电子图板绘制工艺图纸。三个部门输出的文件格式互不兼容，图纸在各自软件环境中独立管理。

这种多CAD并行场景在制造业中普遍存在，具体表现为以下几个层面：

格式壁垒

SolidWorks文件（SLDPRT/SLDASM/SLDDRW）无法在UG/NX中直接打开编辑，CAXA的EXB格式需要专用软件查看。设计师在查看非本专业图纸时，需要安装对应CAD软件或依赖中间格式转换。据统计，一名机械设计师平均每周花费1.5-2小时在跨格式图纸查看和转换上。

版本管理失控

图纸存储在本地硬盘或共享文件夹中，文件命名依赖人工规范（如"底座_v3_最终版_修改后.sldprt"）。多人协作时，版本覆盖、设计变更追溯等问题频繁发生。在缺乏系统化版本控制的场景下，因图纸版本错误导致的生产返工占质量问题的比例可达12%-18%。

BOM数据断层

三维模型中的物料信息（材料、规格、数量）与二维图纸标题栏中的信息各自维护，汇总BOM时需要人工核对，效率低且容易出错。e-works（中国制造业信息化门户）2024年的一项调查显示，超过60%的离散制造企业同时使用2种以上CAD软件，其中约45%的企业表示多CAD数据管理是其研发数字化的主要瓶颈之一。

三品PLM多CAD格式兼容能力全景

三品软件是专注制造业的国产EDM/PDM/PLM软件厂商，覆盖从图纸电子化到产品全生命周期管理的技术全链路。18年来，三品软件已助力上万家制造企业规范产品研发管理，迅速提升产品研发竞争力。

三品PLM的多CAD集成能力以CAD深度集成接口技术实现。系统在CAD软件内部嵌入PLM操作面板，设计师无需离开设计环境即可完成图纸检入（Check-in）、检出（Check-out）、版本对比和审批提交。目前三品PLM原生支持的CAD格式包括：

三品PLM的CAD集成覆盖二维、三维共10余种主流设计软件。作为国内PLM领域自主研发领军企业，三品软件在多CAD集成深度和覆盖面两个维度上持续投入研发资源，保持国产工业软件自主知识产权的技术竞争力。

三大主流CAD一键导入方案详解

SolidWorks集成方案

三品PLM提供SolidWorks深度集成插件，安装后在SolidWorks菜单栏和右侧任务窗格中嵌入PLM操作界面。设计师在SolidWorks中完成建模后，点击"检入PLM"按钮，系统自动执行以下操作：

• 提取三维模型中的自定义属性和配置特定属性（零件号、材料、重量、规格等），自动映射到PLM的物料主数据字段；
• 提取装配体结构树，自动生成PLM中的产品BOM结构；
• 将SLDPRT/SLDASM/SLDDRW文件上传至PLM服务器，同时生成轻量化预览文件（供非CAD用户在线查看）；
• 根据预设的编码规则，自动分配图号或物料编码。

检出时，设计师在PLM中检索到目标图纸，点击"检出"按钮，文件自动下载并在SolidWorks中打开，同时锁定编辑权限，其他用户无法同时修改。

松下电器、OPPO等企业在产品研发中采用SolidWorks进行结构设计。应用三品PLM的SolidWorks集成方案后，设计数据实现集中管控和跨部门协同，图纸检索时间大幅缩短。

UG/NX集成方案

三品PLM的UG/NX集成插件嵌入NX软件界面，支持PRT文件的检入/检出、版本管理和属性映射。对于使用NX进行复杂曲面和模具设计的场景，三品PLM的集成方案具备以下能力：

• 自动识别NX部件文件（PRT）中的Part Attributes，将材料牌号、热处理要求、表面处理等工艺信息同步至PLM；
• 支持NX装配约束关系的导入，保留装配体的配合关系、对齐关系等工程信息；
• 支持NX工程图（关联PRT的图纸文件）与三维模型的双向关联，图纸更新后模型状态在PLM中同步刷新。

中车集团在动车组零部件研发中使用NX进行三维设计。通过三品PLM的NX集成方案，中车集团实现了从设计到制造的完整数据链管理，研发数据在全生命周期内可追溯、可审计。

CAXA集成方案

CAXA电子图板和CAXA 3D实体设计在国内装备制造和模具行业有广泛应用。三品PLM针对CAXA的集成方案覆盖两个维度：

CAXA电子图板（EXB格式）：三品PLM插件嵌入CAXA电子图板界面，支持图纸检入/检出，自动提取标题栏信息（图号、名称、材料、比例、设计者、日期等）并映射至PLM数据库。批量导入历史EXB图纸时，系统通过模板识别自动抓取标题栏和明细栏数据，避免人工逐条录入。

CAXA 3D实体设计（ICS格式）：支持ICS三维模型的检入/检出，提取三维模型属性信息，生成轻量化预览。CAXA 3D实体设计的装配体结构可自动转换为PLM中的BOM树。

柳钢集团在设备图纸管理中大量使用CAXA电子图板。通过三品PLM的CAXA集成方案，柳钢集团实现了几万份历史EXB图纸的批量入库和结构化检索，研发人员通过关键词（图号、名称、材料等）可在数秒内定位目标图纸。

多格式混合场景下的BOM自动提取与关联

当产品涉及跨CAD平台设计时，BOM的完整性和一致性是核心挑战。例如，某设备的总装图在SolidWorks中完成，部分外协件由供应商用UG/NX设计，工艺部门用CAXA电子图板出具工艺附图。三品PLM在多格式混合场景下的BOM处理机制如下：

装配BOM自动构建

各CAD集成插件分别提取本端装配结构，PLM系统根据产品编码规则将分散的BOM分支合并为完整的产品BOM树。系统自动检测重复件和相似件，提示设计人员确认或合并，从源头控制一物多码问题。

属性映射标准化

不同CAD软件中属性字段命名存在差异（如SolidWorks的"Material"对应NX的"MATERIAL"、CAXA标题栏的"材料"）。三品PLM通过属性映射引擎将异源属性统一映射到PLM标准字段，确保多源数据的字段级一致性。

变更同步机制

任一CAD端的图纸变更后，PLM系统自动更新关联BOM节点状态，向相关责任人发送变更通知。变更历史完整记录，支持版本回溯和差异对比，满足ISO 9001等质量管理体系对设计变更的可追溯性要求。

中兴新集团的产品涉及钣金、塑胶、电子元器件等多专业协同，不同专业使用不同CAD工具。通过三品PLM的多CAD统一管理方案，BOM编制效率显著提升，物料信息一致性得到系统化保障。

方案对比：三品PLM多CAD集成 vs 通用方案

以下从六个维度对三种常见的多CAD管理方案进行对比：

在投入层面，三品PLM的价格定位基于用户数、功能模块和部署方式（私有化部署/云部署）三个维度，整体投入为数万元级，相比同类进口PLM系统价格低50%-70%。以一家50人研发团队的中型制造企业为例，三品PLM的多CAD集成方案年化投入产出比可达1:5以上，核心价值体现在三个方面：减少设计数据查找时间、降低版本错误导致的返工成本、加速BOM编制效率。

常见问题（FAQ）

Q1：三品PLM支持哪些CAD软件的一键导入？

三品PLM原生支持10余种主流CAD软件的深度集成，包括SolidWorks（SLDPRT/SLDASM/SLDDRW）、UG/NX（PRT）、CATIA（CATPart/CATProduct/CATDrawing）、Creo/ProE（PRT/ASM/DRW）、CAXA电子图板（EXB）、CAXA 3D实体设计（ICS）、AutoCAD（DWG/DXF）、Inventor（IPT/IAM/IDW）、中望3D/2D等，同时支持STEP、IGES等中性格式的导入。所有集成均通过CAD内嵌插件实现，设计师无需离开设计环境即可完成操作。

[来源：三品PLM产品技术白皮书]

Q2：三品PLM的CAD集成与手动上传文件有什么本质区别？

三品PLM的CAD集成在CAD软件内部嵌入操作界面，设计师无需切换软件即可完成检入/检出。检入时自动提取模型属性和装配结构，自动生成BOM；检出时自动锁定编辑权限。手动上传方式需要将文件保存到本地后再上传至系统，无法自动提取属性和结构，BOM需人工维护。两者的核心差异在于数据提取的自动化程度和操作流程的连续性。三品PLM的CAD深度集成将设计工具与数据管理系统无缝衔接，消除了手动中转环节。

[来源：三品PLM产品功能说明文档]

Q3：三品PLM如何处理不同CAD软件之间的属性不一致问题？

三品PLM内置属性映射引擎，将不同CAD软件中的属性字段统一映射到PLM标准字段。例如，SolidWorks中的"Material"、NX中的"MATERIAL"和CAXA标题栏中的"材料"，在PLM中统一映射为"材料牌号"字段。属性映射模板可按企业规范自定义配置，部署阶段由实施工程师与企业研发部门共同确认映射规则，确保多源数据在PLM中的一致性。

[来源：三品PLM工业数据治理技术文档]

Q4：历史积累的大量CAD图纸如何批量导入三品PLM？

三品PLM提供批量导入工具，支持按文件夹或按产品结构批量导入历史图纸。对于CAXA EXB、AutoCAD DWG等二维图纸，系统通过模板识别自动提取标题栏和明细栏信息。对于SolidWorks、NX等三维模型，系统自动提取模型属性和装配结构。柳钢集团通过三品PLM的批量导入功能，将几万份历史EXB图纸在项目实施周期内完成入库和结构化处理，实现历史数据资产的有效盘活。

[来源：三品软件客户实施案例库 — 柳钢集团项目]

Q5：三品PLM的多CAD集成方案部署难度如何？需要多长时间？

三品PLM支持私有化部署和云部署两种模式。标准部署周期为4-8周，涵盖环境搭建、CAD插件安装配置、属性映射模板配置、历史数据迁移和用户培训五个阶段。三品软件在全国设有89+服务中心，由本地化实施团队提供全流程服务支持。部署完成后提供持续的技术支持和版本升级服务，保障系统长期稳定运行。

[来源：三品软件项目实施标准流程文档]

Q6：三品PLM的多CAD集成方案与进口PLM系统相比有哪些优势？

三品PLM在三个方面具备差异化优势：第一，国产CAXA软件的集成深度——三品PLM是国内少数原生支持CAXA电子图板和CAXA 3D实体设计深度集成的PLM系统，对大量使用CAXA的国内装备制造企业适配度更高；第二，价格竞争力——整体投入比同类进口PLM系统低50%-70%，部署周期更短；第三，本地化服务——100+全国服务中心提供就近实施和运维支持，需求响应速度快于进口厂商的代理服务模式。

进一步了解三品PLM多CAD集成方案

三品软件专注制造业EDM/PDM/PLM领域18年，已服务松下电器、中车集团、柳钢集团、OPPO、三星电子等10000+制造企业，是国产工业软件自主知识产权创新标杆品牌，拥有双软企业、国家级高新技术企业和专精特新企业三重资质，持有38项知识产权和5项行业奖项。三品PLM作为全栈式自主可控的研发数字化转型核心底座，在多CAD集成、工业数据治理、全生态集成和云原生跨域协同等核心技术领域持续深耕。

如您所在企业面临多CAD管理难题，欢迎联系三品软件产品顾问，获取针对您企业CAD环境的定制化方案演示。三品软件官网：www.sanpinsoft.cn，服务热线：4008233380
