在工程设计、建筑、制造及众多依赖精密图纸的行业中，图纸作为核心知识资产和数据载体，其管理效率直接关系到项目成败、成本控制与协作效能。传统基于纸质或分散电子文件的管理模式，已难以应对海量图纸数据、频繁变更与协同作业的现代需求。图纸管理软件应运而生，成为组织实现数字化转型、提升工程数据治理能力的关键工具。

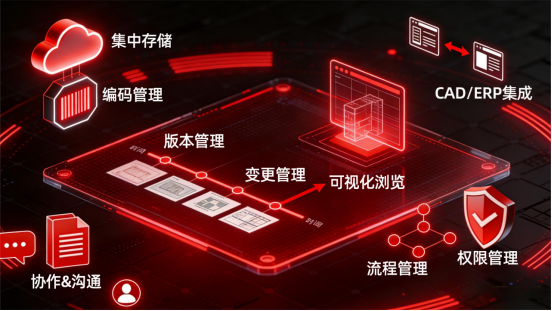

图纸管理软件核心功能模块分析

图纸管理软件并非单一工具，而是一个集成化的系统，其功能模块共同构建了一个从创建到归档的全生命周期管理环境。

1. 图纸存储与结构化管理模块

此模块是软件的基础。它提供集中、安全的电子仓库，取代分散的文件夹存储。核心在于支持按项目、产品、阶段、专业等维度建立结构化的数据模型（如文件夹树、元数据分类），实现图纸的逻辑归类。版本控制是重中之重，确保每一次修改都生成新版本并保留历史记录，防止版本覆盖与混淆。同时，支持多种格式（如DWG、DXF、PDF等）的解析与轻量化浏览，使非专业查看人员无需安装大型设计软件即可查阅图纸。

2. 工作流与变更管理模块

该模块规范图纸从创建、校对、审核、批准到发布的全过程。用户可以定义可定制的工作流，自动将任务分配给相应责任人，并跟踪审批状态。变更管理通常与版本控制深度集成，任何修改请求（如工程变更单）需通过流程驱动，确保变更受控、可追溯，并自动关联受影响的相关图纸与文档。

3. 权限管理与安全控制模块

基于角色的访问控制是该模块的核心机制。系统管理员能够为不同用户或用户组（如设计师、审核员、项目经理、外部承包商）精确设定对特定图纸或文件夹的权限，包括查看、编辑、下载、删除、打印等。所有操作均被详细记录于审计日志中，确保数据安全与合规性，满足知识产权保护与行业监管要求。

4. 检索与浏览模块

高效的检索能力是提升使用效率的关键。该模块支持基于图纸编号、名称、项目、设计者、日期等元数据进行快速搜索。高级功能包括全文检索、相似性搜索，以及二维/三维图纸的轻量化可视化浏览，支持测量、剖视、图层控制等操作。

5. 协同与协作模块

现代项目往往涉及多地点、多团队协作。该模块提供基于网络的协作环境，支持在线批注、红线标记、评论与讨论，所有反馈均与图纸版本关联，确保沟通上下文清晰。部分软件集成即时通讯或与协作平台接口，促进实时沟通。

6. 集成与互操作性模块

图纸管理软件的价值在于连接信息孤岛。该模块提供应用程序接口或标准接口，实现与计算机辅助设计软件、产品生命周期管理/企业资源计划系统、项目管理工具及办公软件的数据双向流动。例如，在CAD软件内直接检出/检入图纸，或在PLM系统中调用图纸管理软件的数据。

7. 归档与分发模块

项目完结后，该模块支持将整套图纸及其关联文档、审批记录打包，进行符合法规要求的长期归档。同时，可生成受控的图纸包，分发给施工方、供应商或客户，分发过程可设置水印、有效期与访问权限，保障数据对外分发的安全。

图纸管理软件的典型应用场景剖析

图纸管理软件的应用已渗透到各个工程密集型领域，其价值在不同场景下得以具体体现。

场景一：大型工程建设项目管理

在建筑、基础设施、能源等大型项目中，涉及土建、结构、机电、管道等多个专业，图纸数量庞大且变更频繁。软件通过集中存储，确保所有参建方获取唯一的最新版图纸。严格的工作流控制设计变更流程，避免现场施工与图纸不符造成的返工。权限管理区分设计院、总包、分包与监理方的数据访问范围。跨地域的在线协作与批注功能，极大提升了设计交底与问题解决的效率。

场景二：离散与流程制造业的产品设计与生产

在机械、汽车、航空航天等离散制造业，图纸与三维模型是生产制造的法定依据。软件与PLM/CAD深度集成，管理从概念设计、详细设计到工艺工装的全部技术资料。版本控制确保生产线使用正确的图纸版本。对于化工厂等流程行业，软件用于管理管道仪表流程图、设备布置图等，并与资产管理系统联动，确保图纸与实物资产状态同步，为维护、检修与安全合规提供准确依据。

场景三：设施管理与运维

建筑或工厂交付后，进入漫长的运维阶段。软件作为“数字孪生”的可视化信息载体，存储并关联竣工图纸、设备手册、维护记录。运维人员可快速检索特定区域或设备的图纸，在执行巡检、维修、改造任务时参考。任何运维过程中的图纸修改，都通过变更管理流程更新，保证图纸与设施实际状态的一致性，提升运维安全性与资产价值。

场景四：专业设计机构与内部知识管理

对于建筑设计院、工程公司等，图纸是其核心知识资产。软件不仅管理当前项目，还构建了机构级的知识库。通过对历史项目图纸的结构化归档与高效检索，设计师可以复用以往的设计成果与经验，促进知识沉淀与传承，提升整体设计效率与质量。同时，严格的权限与分发控制保护了机构的知识产权。

场景五：合规性与审计准备

在制药、医疗器械、核工业等强监管行业，法规要求对设计记录进行严格的全生命周期追踪与管理。图纸管理软件提供的版本历史、完整的审批流程记录、不可篡改的审计追踪以及安全受控的访问日志，能够系统性地满足GMP、FDA 21 CFR Part 11等法规的符合性要求，为应对审计提供完整、可靠的证据链。

结论

图纸管理软件已从简单的文档存储工具，演变为支撑工程与制造领域核心业务流程的关键信息基础设施。其通过集成化的功能模块——从结构化存储、流程控制到安全协作与系统集成——系统地解决了图纸在准确性、一致性、安全性与可追溯性方面的管理挑战。在不同应用场景中，该软件的价值具体化为减少错误、缩短周期、降低成本、强化协同与保障合规。
