深度解析:PDM系统与CAD软件的技术集成研究
发布时间:2025-09-16 点击:135次 PLM管理系统
在产品研发体系中,PDM系统与CAD软件的集成是提升工程设计效率与数据一致性的关键技术。这种集成通过标准化接口、数据模型同步及流程自动化,实现了设计数据的高效管理与协同。本文将从集成架构、数据交互机制、功能实现及技术挑战四个方面展开分析。
一、集成架构类型
PDM与CAD的集成主要采用三种架构模式:文件级集成、接口级集成和深度集成。
文件级集成是最基础的集成方式。PDM系统通过监控CAD文件的存储位置(如工作目录或共享文件夹),在用户执行保存操作时自动触发检入流程。该系统将CAD文件(如SolidWorks的.SLDPRT、CATIA的.CATPart)作为整体对象管理,并提取元数据(如零件号、材料、版本)存入数据库。此种方式依赖文件系统的监控功能,无需修改CAD内部数据结构,但无法实现细粒度数据关联。
接口级集成通过应用程序编程接口(API)实现双向通信。PDM系统调用CAD软件的API获取模型结构树、参数及装配关系,同时向CAD环境嵌入管理菜单。此类集成支持元数据实时同步,且可在CAD界面内直接访问PDM工作流,但仍需依赖CAD进程的运行时状态。
深度集成采用中性数据标准进行数据交换。PDM系统解析CAD文件的几何与拓扑信息,将其转换为轻量化格式用于可视化,同时通过产品结构管理器直接操作BOM层级。此种方式需定义统一的数据模型,可实现跨平台数据互操作,但实施复杂度较高。
二、数据交互机制
集成的核心是数据交互,包括元数据提取、BOM同步及变更管理。
元数据提取通过解析CAD文件头部信息或调用API接口实现。例如,当用户保存装配体时,PDM系统自动捕获自定义属性,并将其映射至PDM数据库的对应字段。对于非原生格式,需通过中间转换器提取参数。

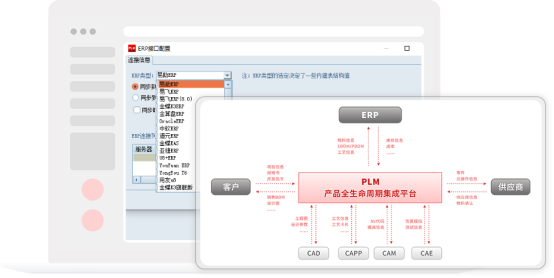

BOM同步分为设计BOM(EBOM)与制造BOM(MBOM)的协同。PDM系统从CAD装配体中提取零件层级关系,生成EBOM并推送至ERP或MES系统。当CAD修改装配结构时,PDM通过版本对比算法标识变更节点,并触发审批流程。
变更管理依赖事件驱动机制。CAD端的修改操作会向PDM发送事件通知,PDM系统据此更新版本历史并锁定相关文件以避免冲突。反向操作同样通过事件通知CAD用户更新本地模型。
三、功能实现关键技术
1. 嵌入式菜单集成
PDM系统利用CAD软件的插件机制在CAD界面内添加功能选项卡。用户可直接从CAD环境执行“检入”“检出”操作,无需切换应用。此类插件通过监听CAD进程消息实现自动化数据捕获。
2. 轻量化可视化
针对大型装配体,PDM系统集成轻量化转换器,将CAD模型转换为三角网格数据并保留PMI。用户可通过Web端查看器进行标注与测量,无需安装完整CAD软件。
3. 冲突解决与版本控制
PDM采用乐观锁或悲观锁策略管理并发访问。当多用户同时修改同一装配体时,系统通过分支-合并算法保留差异版本,并基于规则引擎提示解决冲突。版本号遵循语义化规则,并与CAD文件内部版本属性绑定。
4. 工作流自动化
集成工作流引擎(如BPMN 2.0)将CAD操作与审批流程关联。例如,当设计师完成模型修改后,PDM自动触发评审任务分配至审核人员,审核通过后系统自动更新版本状态并通知相关部门。此类流程通过状态机模型实现状态迁移的逻辑控制。
四、技术挑战与解决方案
1. 异构系统兼容性
不同CAD软件的数据结构差异(如参数化历史记录、自定义特征)可能导致元数据提取失败。解决方案包括:
①采用中性格式作为中间交换标准;
②开发适配器针对特定CAD版本进行数据映射;
③使用OSLC协议实现跨系统资源链接。
2. 性能优化
大型装配体的元数据提取与BOM生成可能引发性能瓶颈。可通过以下方式优化:
增量传输:仅同步变更部分的数据;
异步处理:将轻量化转换任务分配至后台服务器;
缓存机制:预加载频繁访问的装配结构树。
3. 安全性与权限管理
需确保CAD模型在集成环境中受控访问。PDM系统通过角色访问控制定义用户在CAD端的操作权限,并对传输中的数据进行加密。此外,数字水印技术可用于追踪敏感模型的外发记录。
结论
