在制造业数字化转型的浪潮中，PLM产品生命周期管理系统与CAD软件的对接已成为企业提升研发效率、保证数据一致性和加速产品上市的关键。这种集成远非简单的数据交换，而是通过技术手段实现设计数据与管理系统之间的无缝流动，从而优化整个产品开发流程。

集成的技术基础与实现路径

PLM系统与CAD软件的集成主要通过数据接口（API）与专用插件实现。主流CAD软件（如SolidWorks、AutoCAD、CATIA等）均提供API接口，允许PLM系统通过这些接口访问并提取CAD文件中的关键数据。集成插件通常直接嵌入CAD软件界面中，使设计师无需离开熟悉的环境就能执行PLM操作，如检入/检出文件、发起审批流程等。

实现对接的基本步骤包括：

1.环境配置：确保PLM服务器与CAD工作站网络互通，并安装必要的集成插件。

2.数据映射设置：在PLM系统中配置CAD文件类型、属性映射规则及存储路径，确保设计数据能自动上传至PLM并生成对应的物料清单（BOM）。

3.权限与流程整合：定义用户角色和访问权限，并将设计审批流程与PLM的工作流管理模块连接，实现流程自动化。

集成核心：数据管理与协同流程优化

深度集成的核心价值在于实现产品数据的统一管理和协同工作流程的优化。

统一数据源与BOM自动同步

版本控制与变更管理

集成实现了版本控制的自动化。每次设计修改后检入PLM，系统都会自动生成新的版本号并记录历史修改记录，确保团队始终使用最新且正确的设计版本，彻底告别“final_final_v2”式的版本混乱。

流程自动化与并行工程

通过集成，设计审批流程得以自动化。设计师可在CAD环境中直接发起审批流程，相关人员通过PLM系统接收任务，利用轻量化模型进行在线审阅与批注，无需安装大型CAD软件。这种无缝衔接加快了设计迭代速度。同时，集成支持并行工程，采购、工艺等部门可在设计早期通过PLM系统访问初步设计数据，进行可制造性分析或采购预准备，缩短产品开发周期。

应对异构环境与安全挑战

企业常面临多CAD平台并存的挑战。优秀的PLM集成方案能充当“通用翻译官”，支持多种CAD格式（如DWG、DXF、STEP等），并通过生成轻量化的中立格式（如JT、3DPDF），使不同系统的用户都能参与评审与协作。

数据安全在集成中至关重要。PLM系统通过细粒度权限控制确保只有授权人员才能访问或修改设计数据，并对传输和存储的数据进行加密处理，定期备份，构建全方位的数据安全防线。

三品PLM系统与CAD集成实践

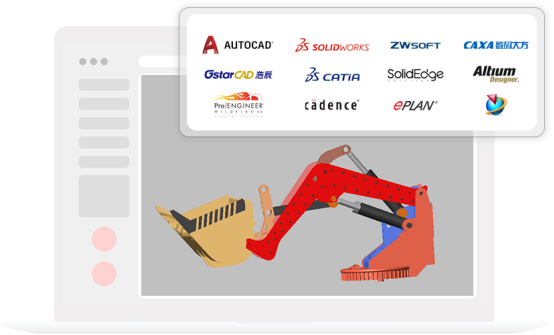

三品PLM系统在CAD集成方面提供了较为深入的解决方案。它支持图纸驱动的设计研发模式，与市面上主流的二维和三维CAD软件（如AutoCAD、SolidWorks、Pro/E、中望CAD等）以及电路设计EDA软件（如AltiumDesigner）均提供了深度集成接口。

关键技术特性：

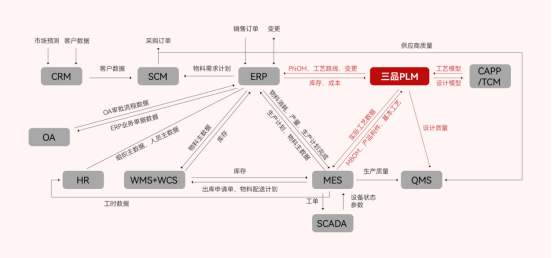

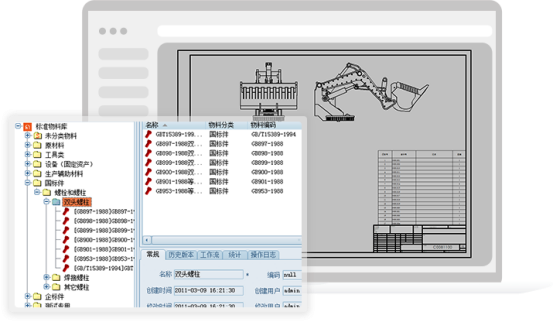

自动提取产品信息：三品PLM系统能够从已完成的设计图纸标题栏和明细栏中自动提取零部件属性、材料信息及装配关系，自动生成产品结构树和BOM物料清单，确保了设计BOM的准确性和一致性，为ERP等下游系统提供了可靠数据基础。

嵌入式菜单与双向交互：系统在CAD软件内提供嵌入式在线菜单，设计师无需切换界面即可在CAD环境中查询、检索、编辑和管理PLM中的数据，支持借用、装配等复杂设计场景。

保障数据正确性：当工程师修改图纸时，系统能自动判断并提示有相互装配关系或参数约束关系的图纸，避免设计改动遗留，提高了设计输出的准确率。

广泛的格式支持：三品PLM系统的浏览器支持多达400余种格式文件的浏览，增强了其在异构CAD环境下的协同能力。
