中望CAD机械版与三品PDM的集成应用
发布时间：2021-10-15 点击：1次
PDM是以软件为基础的技术，它将所有与产品相关的信息和所有与产品有关的过程集成到一起。中望CAD软件是产生PDM系统中产品数据的源头，中望CAD软件同PDM系统的集成是PDM系统获得产品数据，并在此基础上建立产品结构的主要来源。PDM和中望CAD两者之间的数据共享与应用集成能在很大程度上提高系统运行效率，缩短产品开发周期，提高生产效率。下面我介绍下如何在三品PDM中使用该功能。
1）接口安装

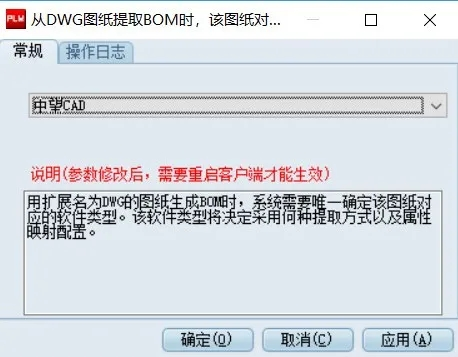

首先登陆三品PDM系统，到“系统设置”—“参数配置”模块，设置如下参数：

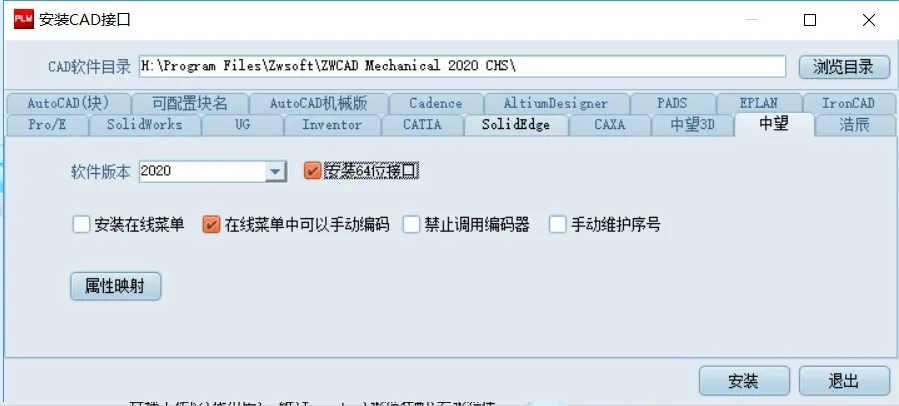

到“系统设置”---“安装CAD接口”模块：
选择“中望”的安装目录、软件版本等，点 “安装”完成接口的安装。

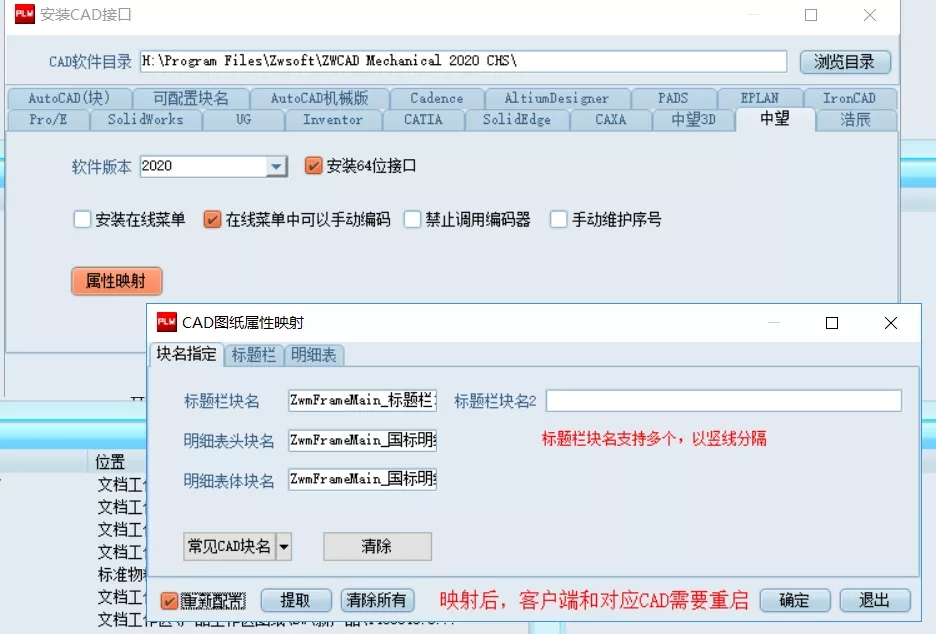

点击“属性映射”进行图纸属性和PDM物料属性之间的映射关系设置：
2）导入中望机械文件

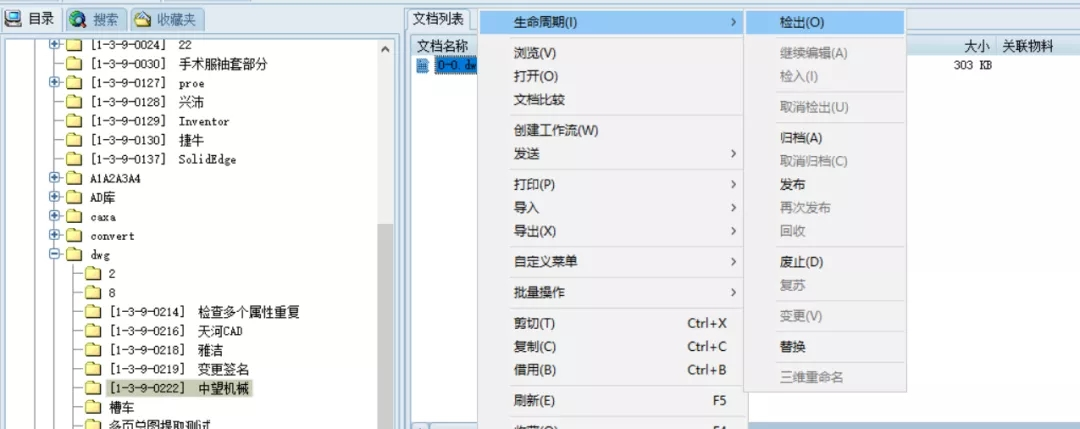

从本地导入一个中望机械文件到文档工作区，并选中它，右键—生命周期--检出

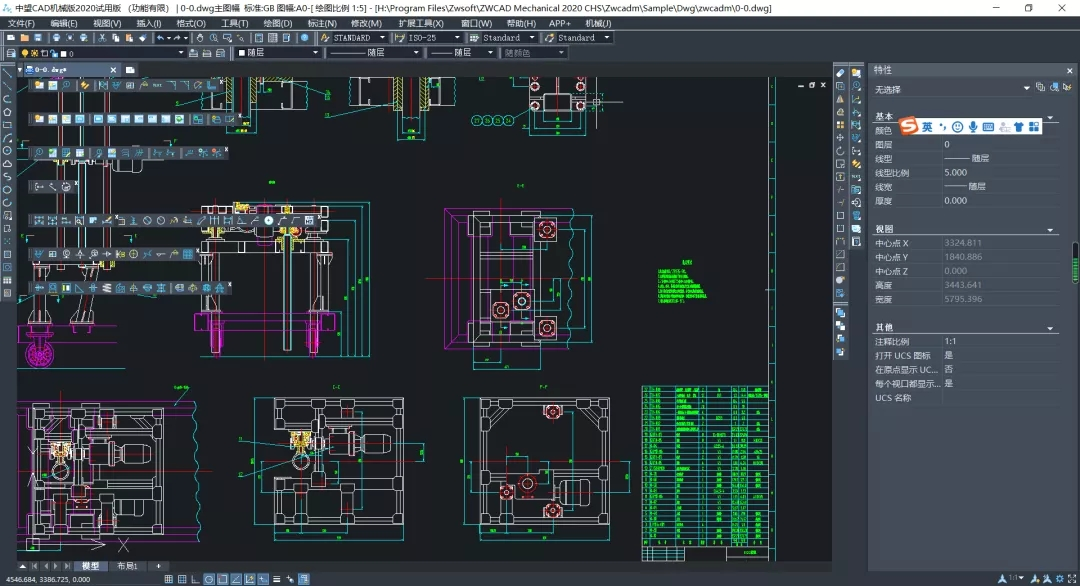

系统将文件下载到本地检出目录，并调用中望机械CAD打开该文件：
3）编辑标题栏

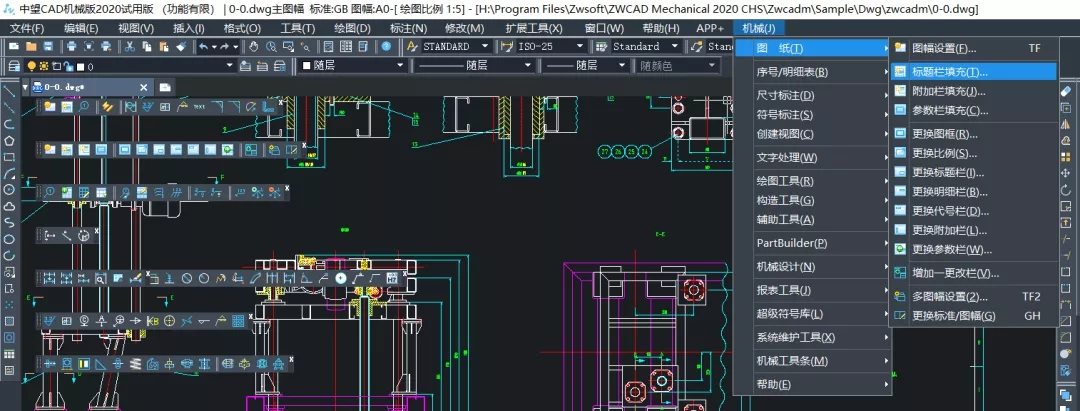

在中望机械CAD中，编辑标题栏：
出现如下界面：

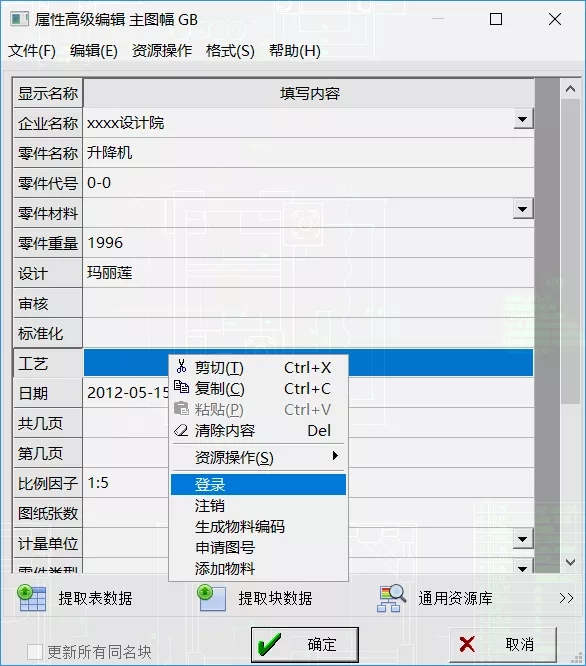

在列表里右键：
点击“登录”登录PDM系统。

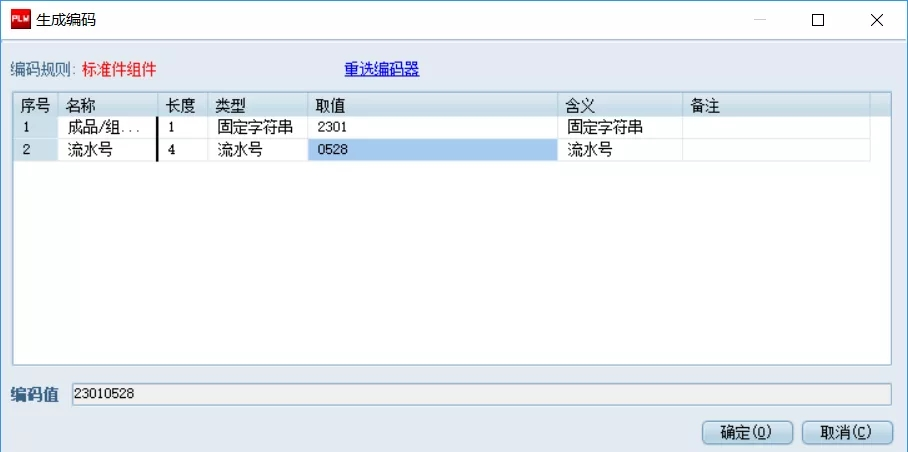

点击“生成物料编码”在PDM系统中申请一个物料编码，并赋值到标题栏中。
4）编辑明细栏

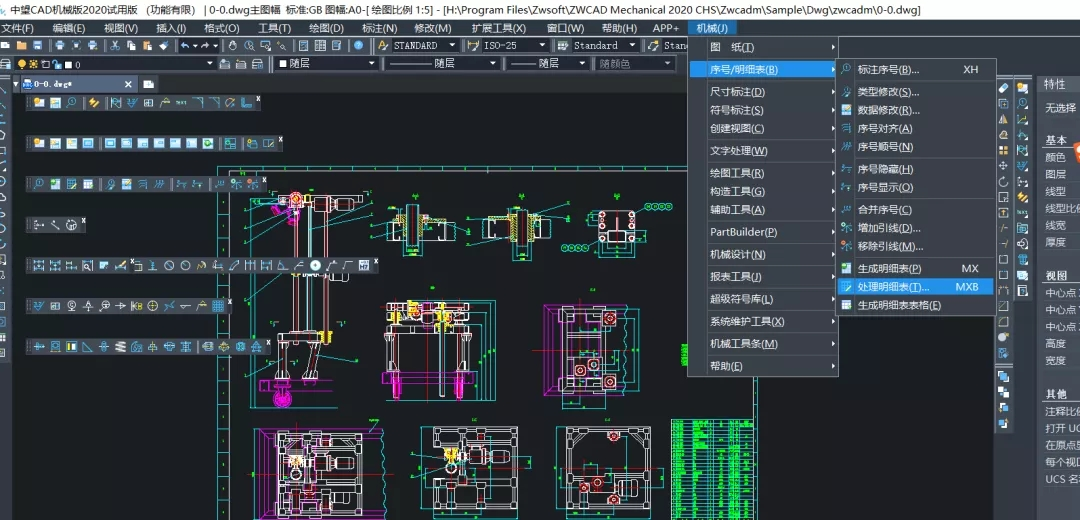

在中望机械CAD中，编辑明细栏：

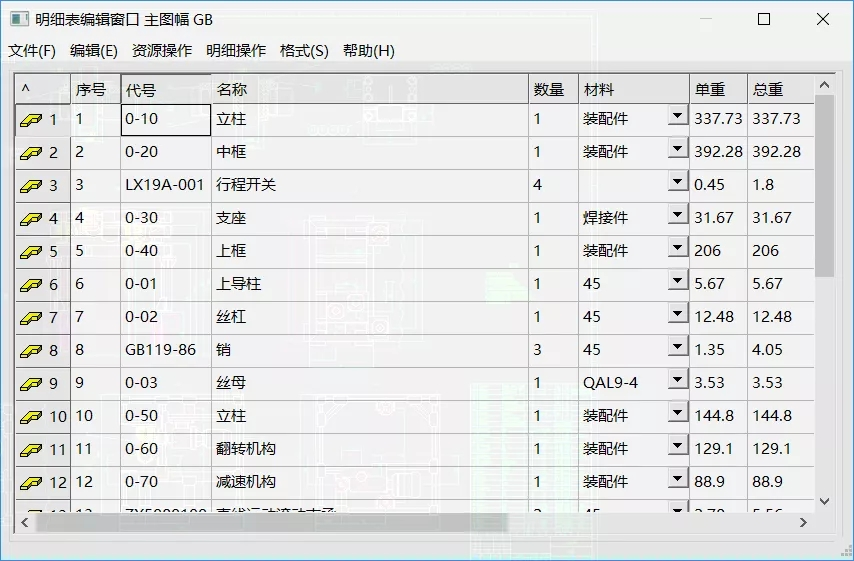

出现如下界面：

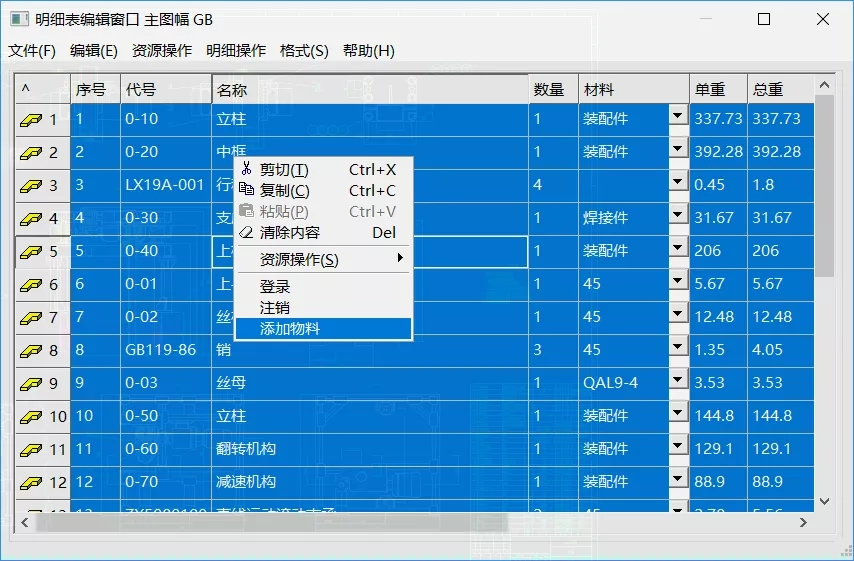

选中所有行，在列表区鼠标右键—“添加物料”：

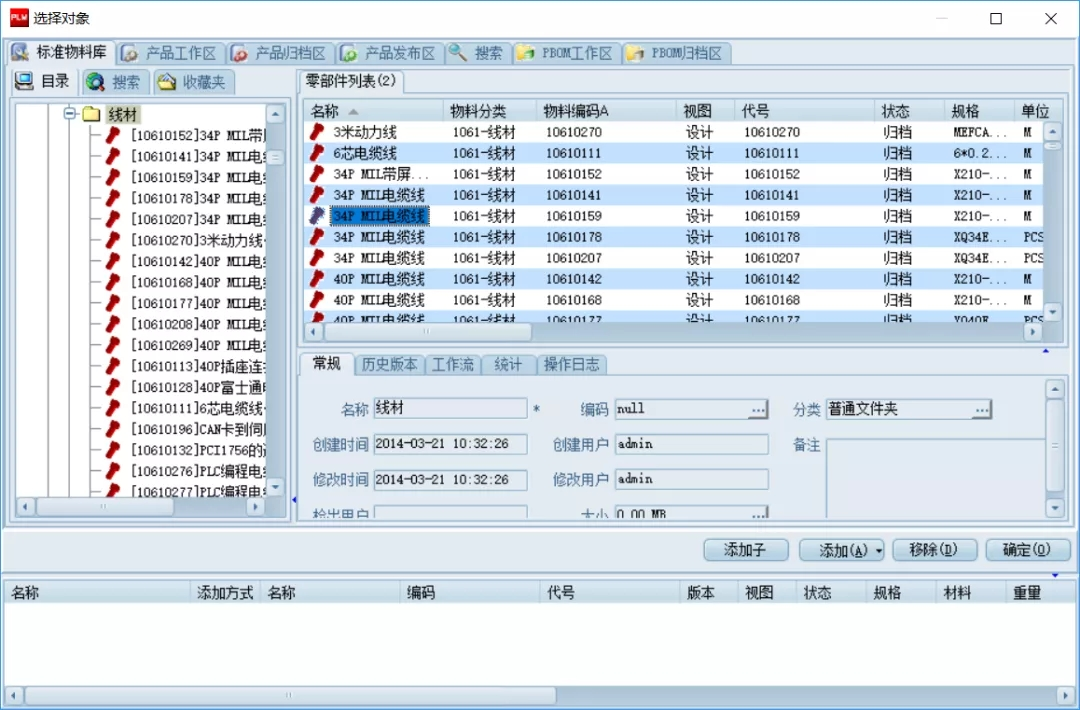

选择要添加的物料加到图纸明细表中。
