天河CAD与三品PDM的集成应用
发布时间：2021-09-18 点击：1696次 PLM管理系统
PDM是以软件为基础的技术，它将所有与产品相关的信息和所有与产品有关的过程集成到一起。天河CAD软件是产生PDM系统中产品数据的源头，天河CAD软件同PDM系统的集成是PDM系统获得产品数据，并在此基础上建立产品结构的主要来源。PDM和天河CAD两者之间的数据共享与应用集成能在很大程度上提高系统运行效率，缩短产品开发周期，提高生产效率。下面我介绍下如何在三品PDM中使用该功能。
1）接口安装

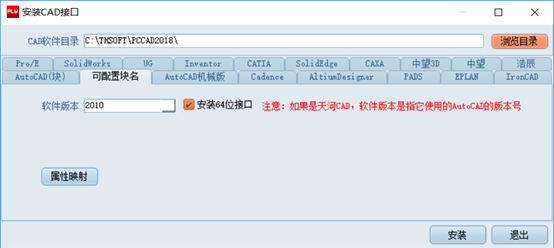

首先登陆三品PDM系统，去到“系统设置”---“安装CAD接口”模块：
选择天河CAD的安装目录、软件版本等，点 “安装”完成接口的安装。
2）检出文件

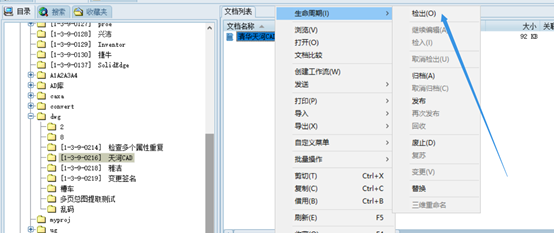

打开文档工作区，选择一个天河CAD图纸文件，右键—生命周期--检出

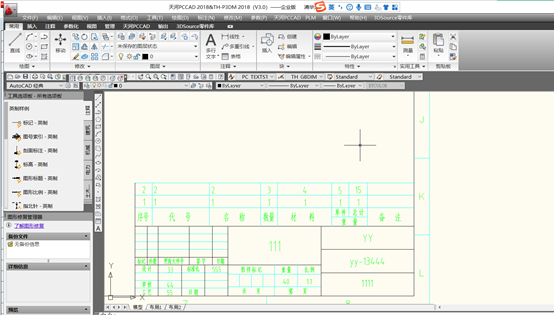

系统将文件下载到本地检出目录，并调用天河CAD打开该文件：
3）编辑标题栏

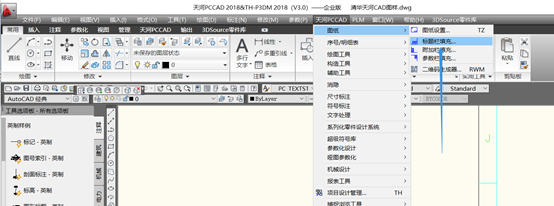

在天河CAD中，编辑标题栏：

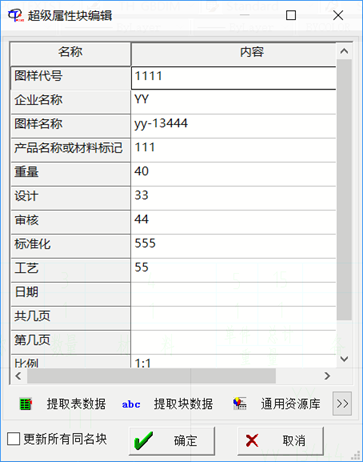

出现如下界面：

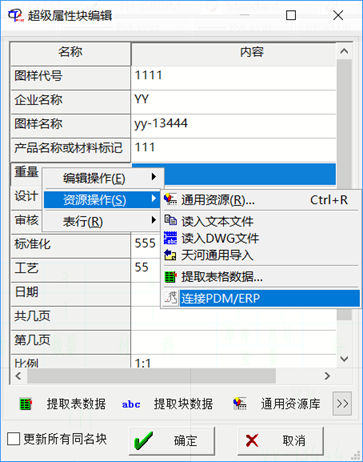

在第一列上右键：

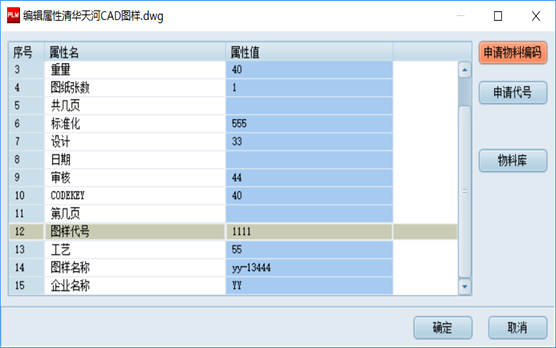

点击“连接PDM/ERP”：
4）编辑明细栏

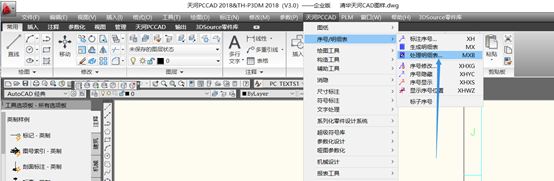

在天河CAD中，编辑明细栏：

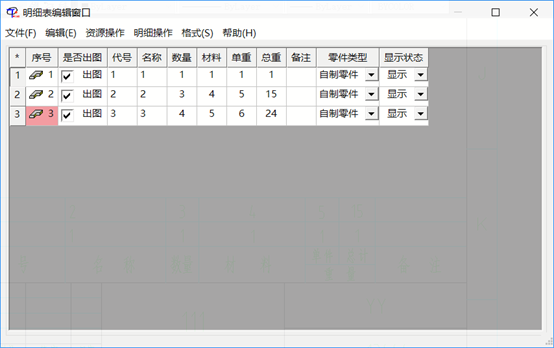

出现如下界面：

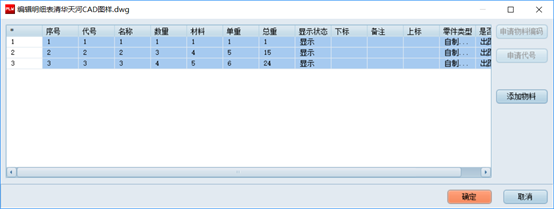

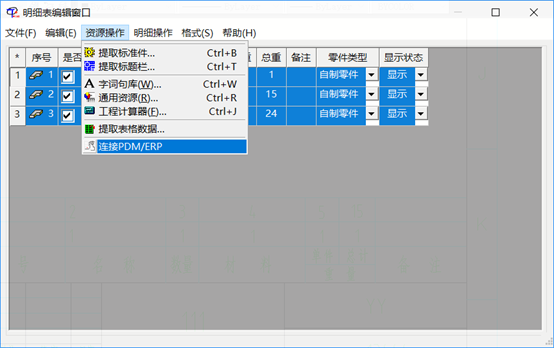

选中所有行，选择资源操作—“连接PDM/ERP”：

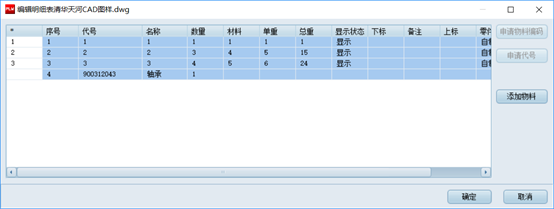

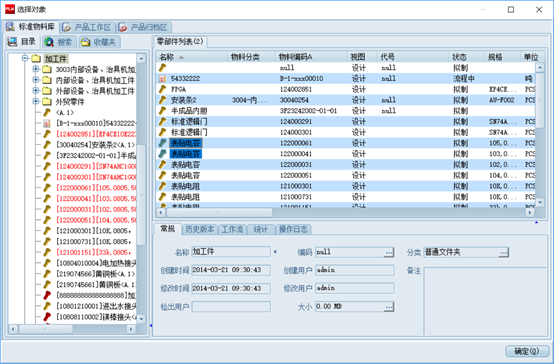

点击“添加物料”从PDM中选择物料添加到此明细表中：
(文章来源：三品软件)
