CAXA 3D与三品PDM的集成应用
发布时间：2021-08-09 点击：1708次 PLM管理系统
PDM是以软件为基础的技术，它将所有与产品相关的信息和所有与产品有关的过程集成到一起。CAD软件是产生PDM系统中产品数据的源头，CAD软件同PDM系统的集成是PDM系统获得产品数据，并在此基础上建立产品结构的主要来源。PDM和CAD两者之间的数据共享与应用集成能在很大程度上提高系统运行效率，缩短产品开发周期，提高生产效率。下面我介绍下如何在三品PDM中使用该功能。
1）接口安装
首先登陆三品PDM系统

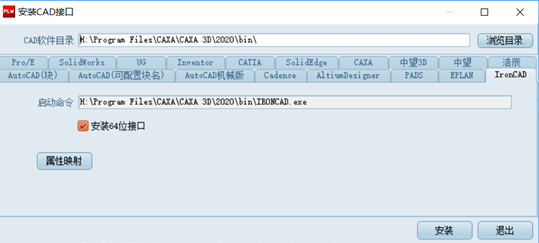

去到“系统设置”---“安装CAD接口”模块：
选择CAXA 3D的安装目录，点 “安装”完成接口的安装。
2）导入图纸

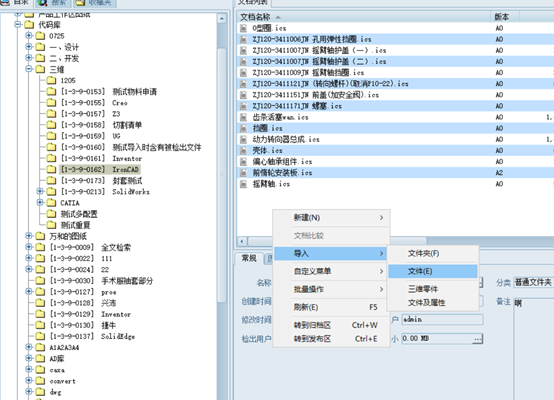

打开文档工作区，选择一个文件夹，点导入，从本地选择一套要导入的总装文件：

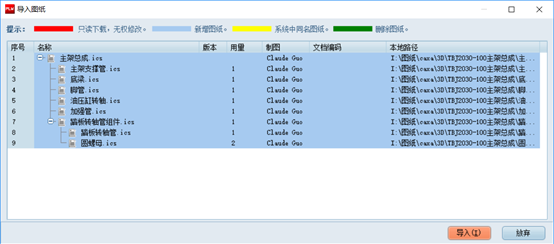

系统立即进行三维装配关系的提取进程，几秒钟后，提取结果如下：
点“导入”完成图纸文件的上传。
3）生成BOM

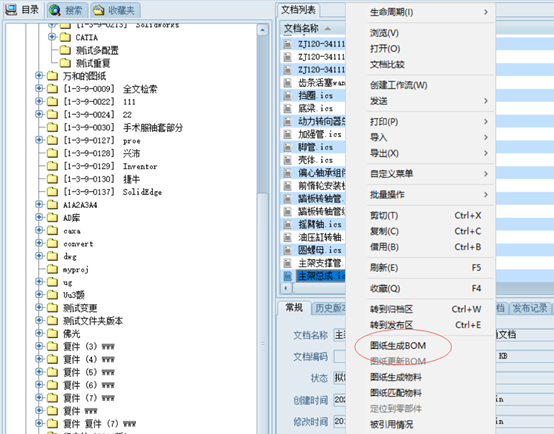

选中刚才导入的总装文件，右键，在弹出的菜单中选择“图纸生成BOM”：

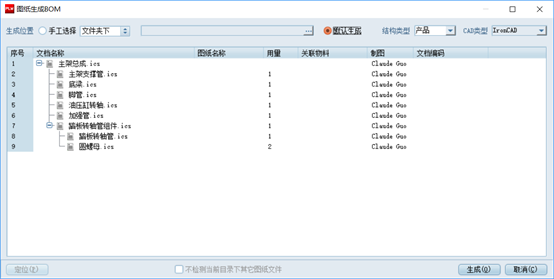

出现如下界面：
点“生成”完成BOM的生成
4）在CAXA 3D中调用标准件库

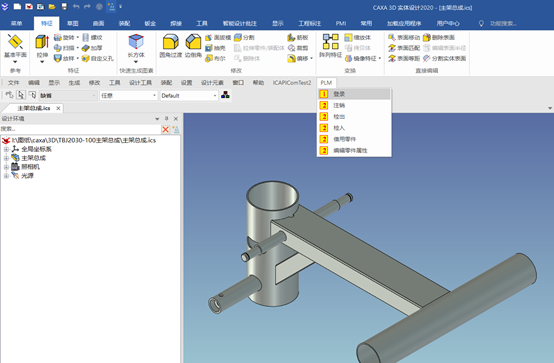

首先在CAXA 3D中登录三品PDM系统：

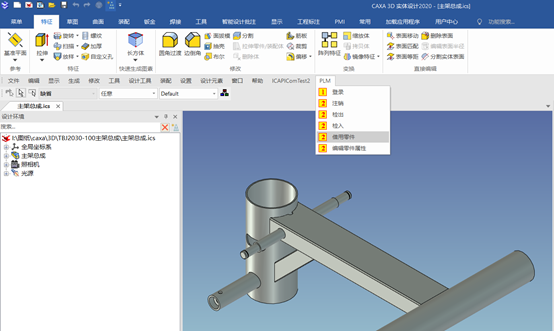

在PLM菜单选择“借用零件”命令

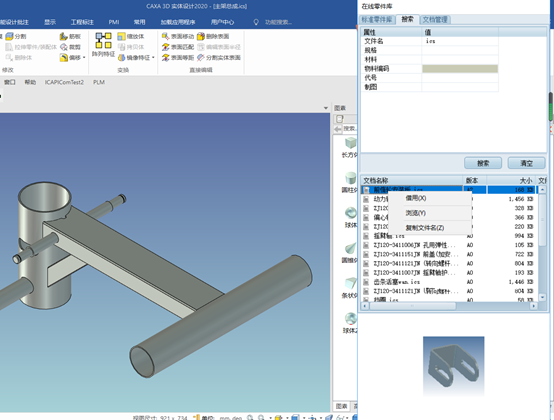

出现以下界面
按照文件名进行搜索，列出符合条件的零件，选中零件，底边出现该零件的缩略图。在列表区右键，选择“借用”，即可完成零件的借用。
